Prueba RSO en Rotores de Generadores

Diagnóstico de cortos entre espiras en devanados de rotor de generadores síncronos. La prueba RSO inyecta pulsos de impulso repetitivos y compara la respuesta entre espiras simétricas — detecta fallas tempranas antes de que el generador llegue a paro catastrófico, sin desmontaje completo del rotor.

Solicitar diagnóstico

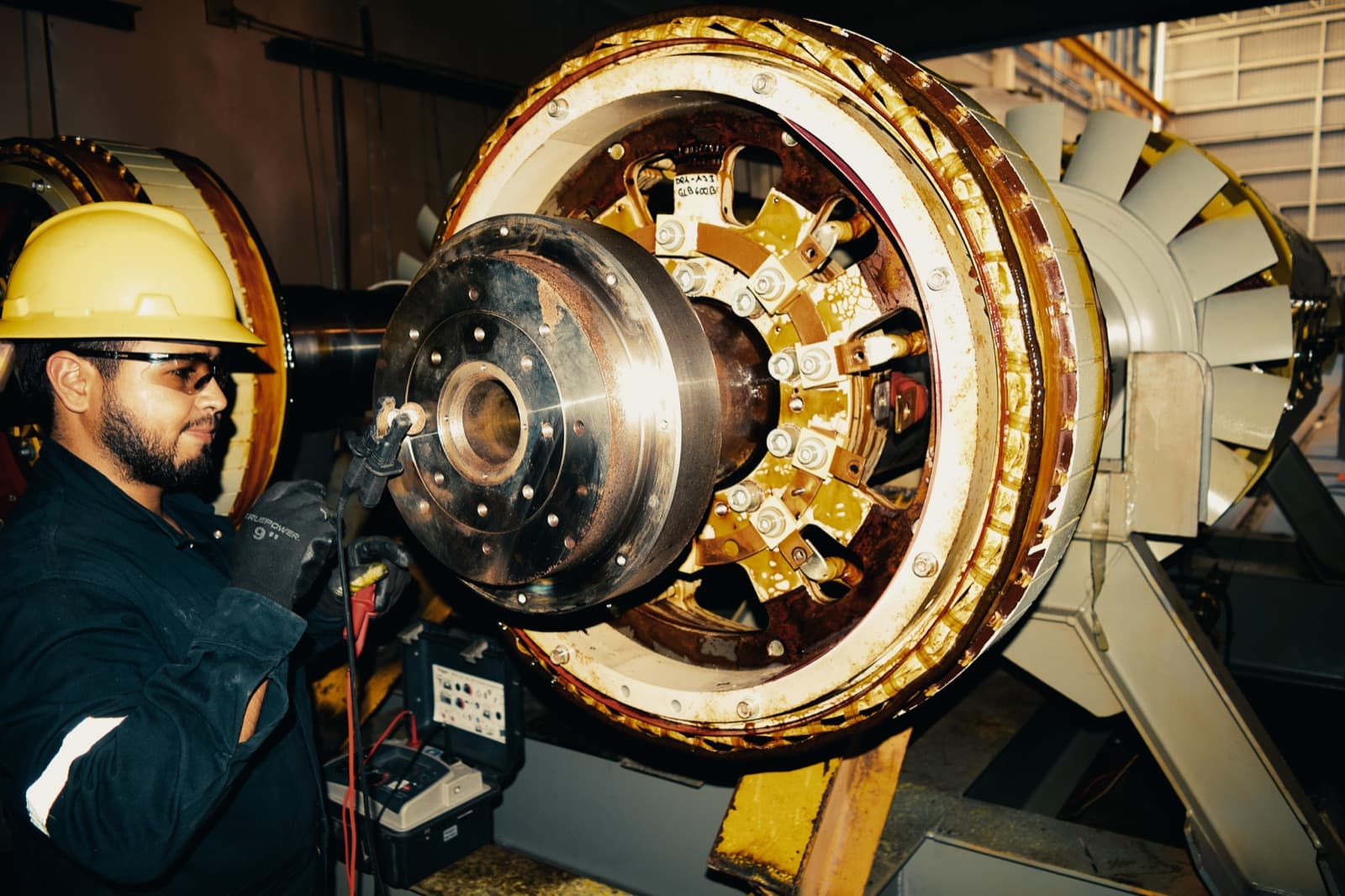

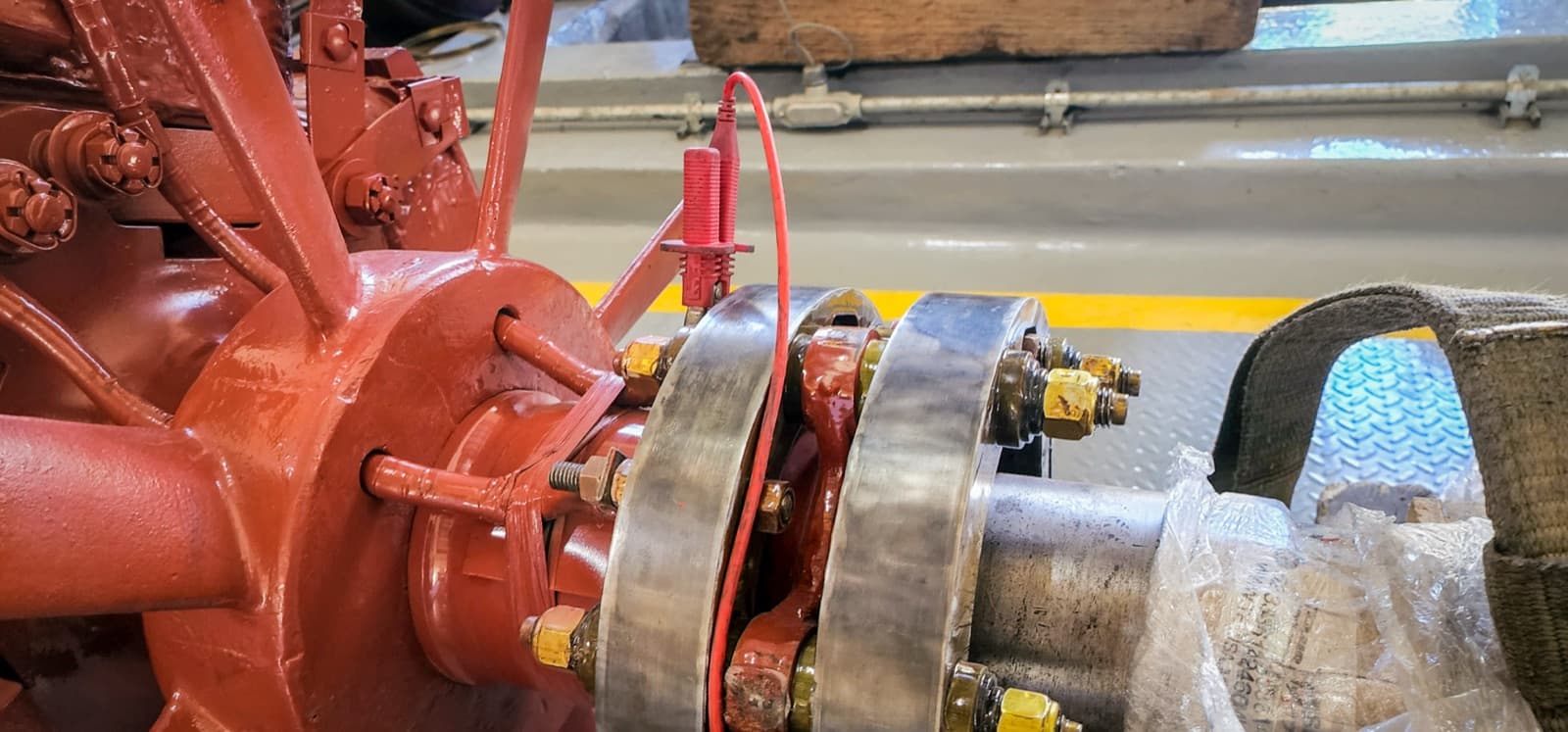

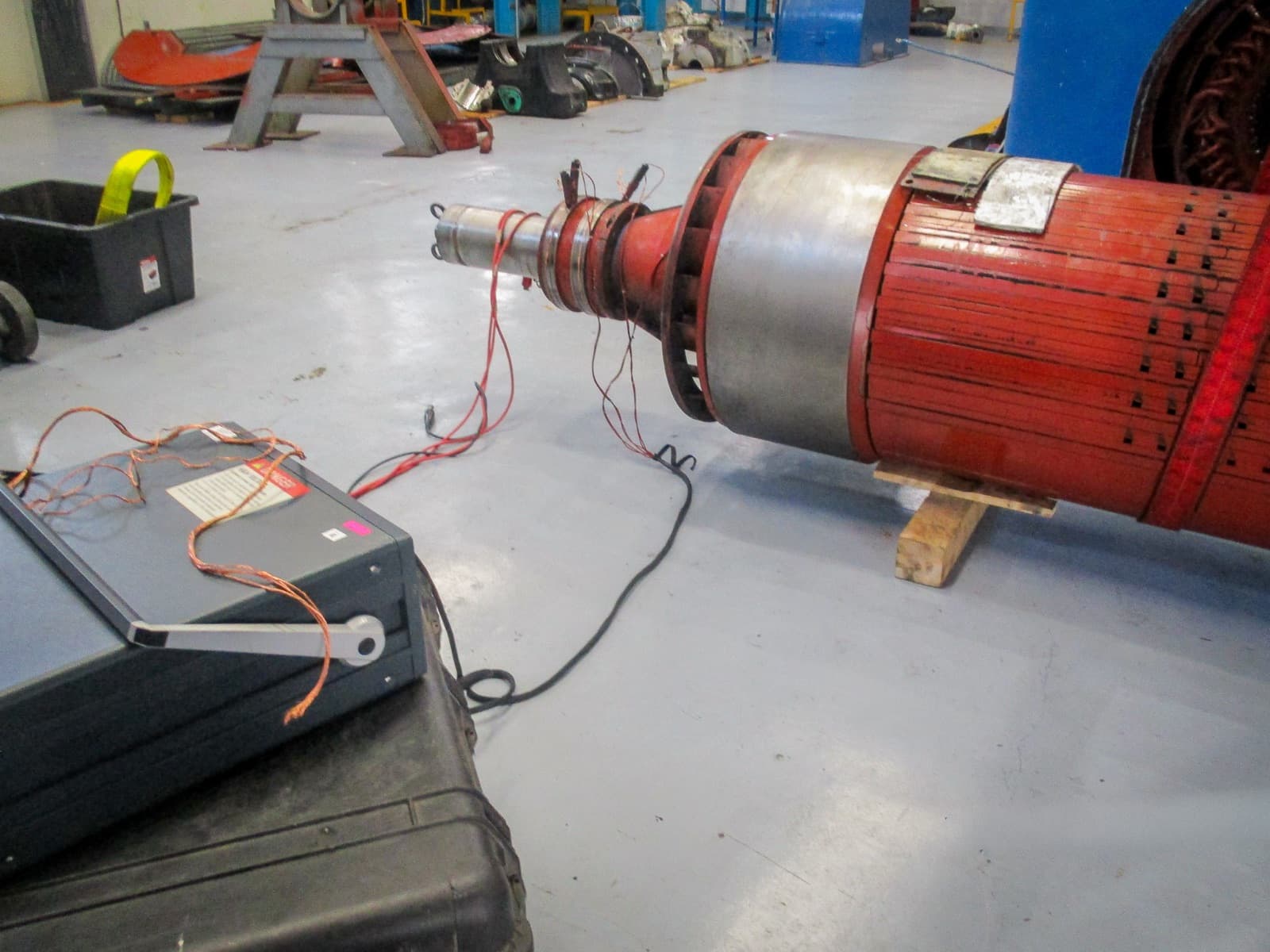

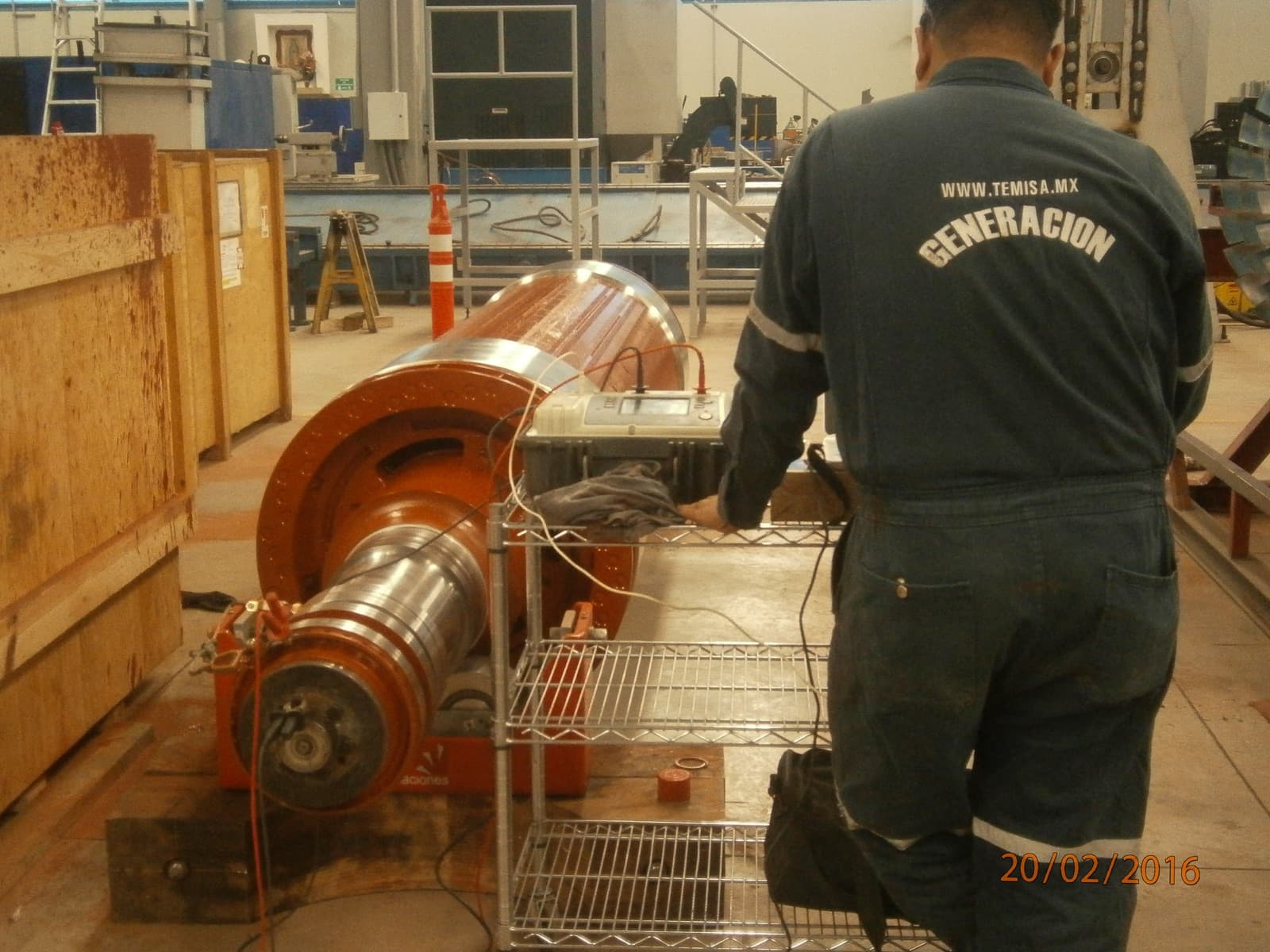

Galería · Prueba RSO en Rotores de Generadores

Pruebas técnicas reales ejecutadas por TEMISA Power Gen — equipos calibrados bajo IEEE/IEC.

1 / 5

Repetitive Surge Oscillograph

IEEE 95CFE LAPEM W4200-12ISO 9001:2015

Definición técnica

Qué es la prueba RSO

RSO (Repetitive Surge Oscillograph) es una técnica de diagnóstico no destructiva que inyecta un pulso de impulso de alto voltaje repetitivo simultáneamente en ambos extremos del devanado de campo del rotor. Cuando el rotor está sano, las dos formas de onda (cada una desde un extremo) se reflejan simétricas en el osciloscopio. Cuando hay un corto entre espiras, las formas de onda se desbalancean — la posición y profundidad del corto se identifican por análisis de la asimetría.

Norma de referencia: IEEE 95-2002 (pruebas en máquinas síncronas) e IEEE Std 115
Equipo calibrado y trazable a patrones nacionales
Inyección de pulsos repetitivos de 1–4 kV con duración de microsegundos
Análisis comparativo entre extremos del devanado del rotor
Documentación digital con formas de onda capturadas y comparativas
Sin desmontaje del rotor — diagnóstico in situ o en taller

Oportunidad operativa

Cuándo se recomienda la prueba RSO

RSO no es una prueba de comisionamiento — es una prueba de diagnóstico predictivo y de aceptación post-rebobinado. Se recomienda en estas oportunidades operativas:

Mantenimiento mayor de generador o turbogenerador (cada 4–6 años o por horas operativas)
Después de rebobinado de campo del rotor — validación de aceptación
Antes de comisionamiento de generador nuevo o reinstalado
Cuando hay sospecha de corto en rotor (vibración anómala, sobrecalentamiento, desbalance de tensión)
Como parte de programa de mantenimiento predictivo anual o bianual
Después de evento eléctrico severo (cortocircuito, descarga atmosférica, falla del sistema de excitación)

Valor para el cliente

Qué detecta la prueba RSO

La prueba RSO es la única técnica industrial que diagnostica cortos entre espiras en el devanado de campo del rotor con el rotor montado y sin desmontaje. Lo que detecta:

Cortos completos entre espiras adyacentes (espira-a-espira)

Cortos parciales o incipientes — útil para mantenimiento predictivo

Aislamiento degradado por sobrecalentamiento o envejecimiento térmico

Localización aproximada del defecto (extremo conexión, lado de fase)

Comparación entre estado actual y baseline histórica del rotor

Entregables

Qué entregamos al término de la prueba

Cada prueba se entrega con paquete documental firmado bajo IEEE 95 e ISO 9001:2015. Trazabilidad completa por número de orden y firma del ingeniero responsable.

1Protocolo de prueba firmado bajo IEEE 95-2002 con metodología documentada
2Capturas de formas de onda (osciloscopio) en formato digital y PDF
3Análisis comparativo de simetría con interpretación técnica
4Diagnóstico: rotor apto / rotor con observación / rotor con falla
5Recomendación de acción: continuar operación, monitoreo predictivo, intervención mayor
6Trazabilidad ISO 9001:2015 con número de orden y firma del ingeniero responsable

Caso típico

Diagnóstico predictivo en turbogenerador de planta de cogeneración

IEEE 95

Norma aplicada

Paros adyacentes

Documentado

Diagnóstico técnico

Programa de mantenimiento mayor en turbogenerador de planta industrial. Se aplicó RSO en el rotor de campo durante ventana de paro programado. Detectó asimetría incipiente en una zona del devanado — recomendación: monitoreo trimestral. Se evitó intervención mayor innecesaria, se programó la reparación para la siguiente ventana operativa.

FAQ

Preguntas frecuentes — Prueba RSO en Rotores de Generadores

Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisa.mx.

¿Es necesario desmontar el rotor para hacer la prueba RSO?

No. La prueba RSO se aplica con el rotor montado y conexiones eléctricas accesibles desde los slip rings o terminales de campo. No requiere desmontaje completo del rotor — esto la hace ideal para mantenimiento mayor con ventana corta.

¿En qué se diferencia la prueba RSO del surge comparison?

Surge comparison se usa típicamente en bobinas de estator (entre fases). RSO está diseñada específicamente para devanado de campo del rotor — inyecta pulsos en ambos extremos y compara la respuesta. Son complementarias, no sustitutas.

¿Pueden aplicar RSO a turbogeneradores grandes?

Sí. Aplicamos RSO a turbogeneradores de cogeneración, ciclo combinado y termoeléctricas hasta 350 MW bajo CFE LAPEM W4200-12. Coordinamos la prueba durante ventanas de mantenimiento mayor con CENACE cuando aplica.

¿La prueba RSO daña el rotor o el aislamiento?

No. RSO usa pulsos de baja energía con duración de microsegundos — muy por debajo del nivel que dañaría el aislamiento sano. La prueba es no destructiva por diseño y se aplica rutinariamente en flotas de generación pública y privada.

¿Cuánto tarda una prueba RSO completa?

Entre 4 y 8 horas en sitio para el setup, ejecución, captura de datos e interpretación inicial. La entrega del protocolo documental se hace en 5–7 días hábiles tras la prueba con análisis técnico completo.

¿Qué pasa si la prueba RSO detecta un corto?

Documentamos hallazgo con evidencia técnica y discutimos opciones con el cliente: monitoreo predictivo si el corto es incipiente, o intervención de rebobinado si la falla justifica. La decisión la toma el cliente con datos en mano, no a ciegas.
