Prueba técnica · IEC 60034-27

Prueba ELCID en Estatores de Generadores

Diagnóstico de núcleos magnéticos de estator de generadores y turbogeneradores. La prueba ELCID induce un flujo magnético reducido (4% del nominal) y detecta corrientes parásitas anómalas con un sensor Chattock — identifica cortos laminares y degradación del entrehierro antes del rebobinado, sin requerir energizar el núcleo a flujo completo.

Solicitar diagnóstico

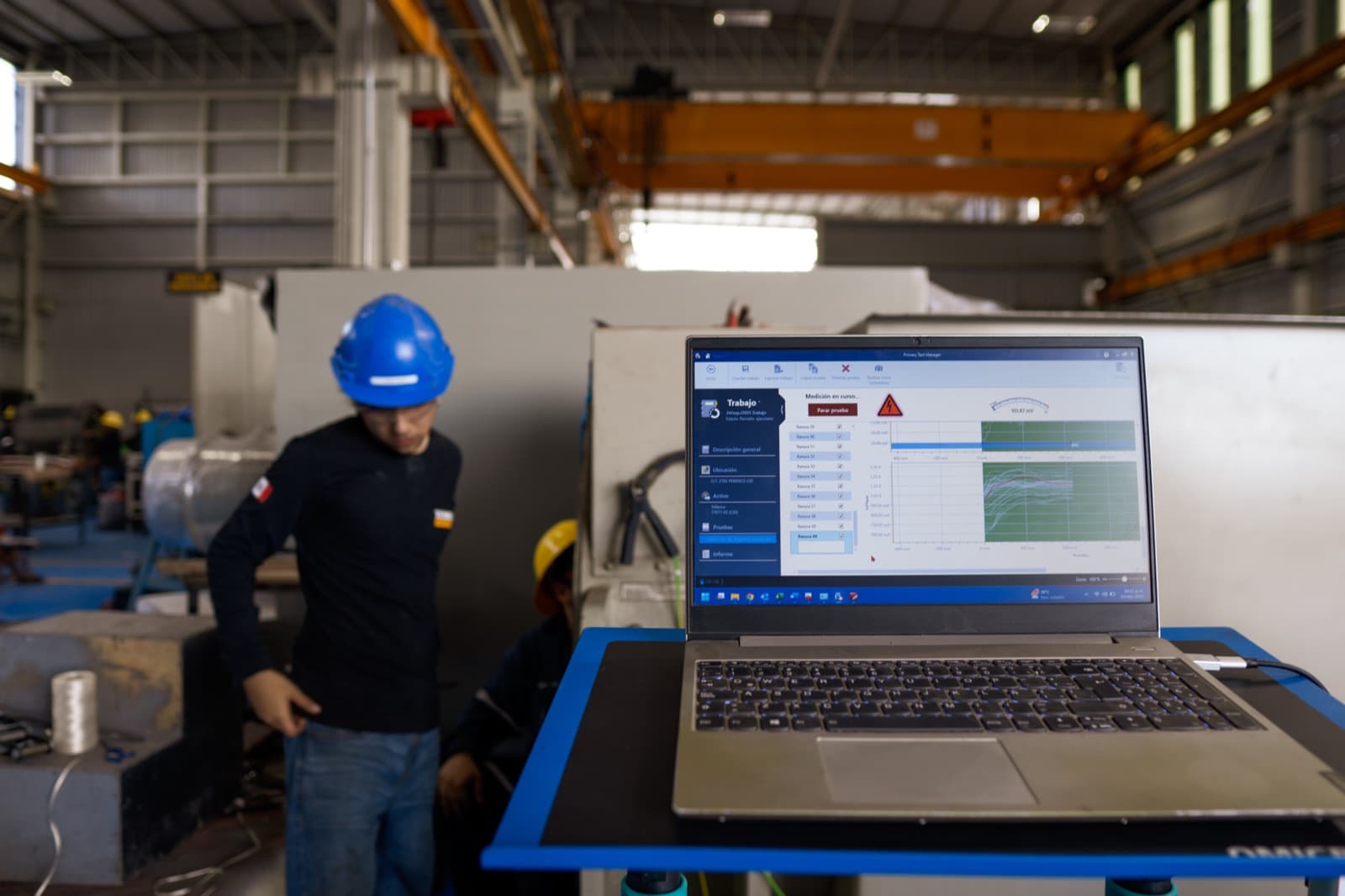

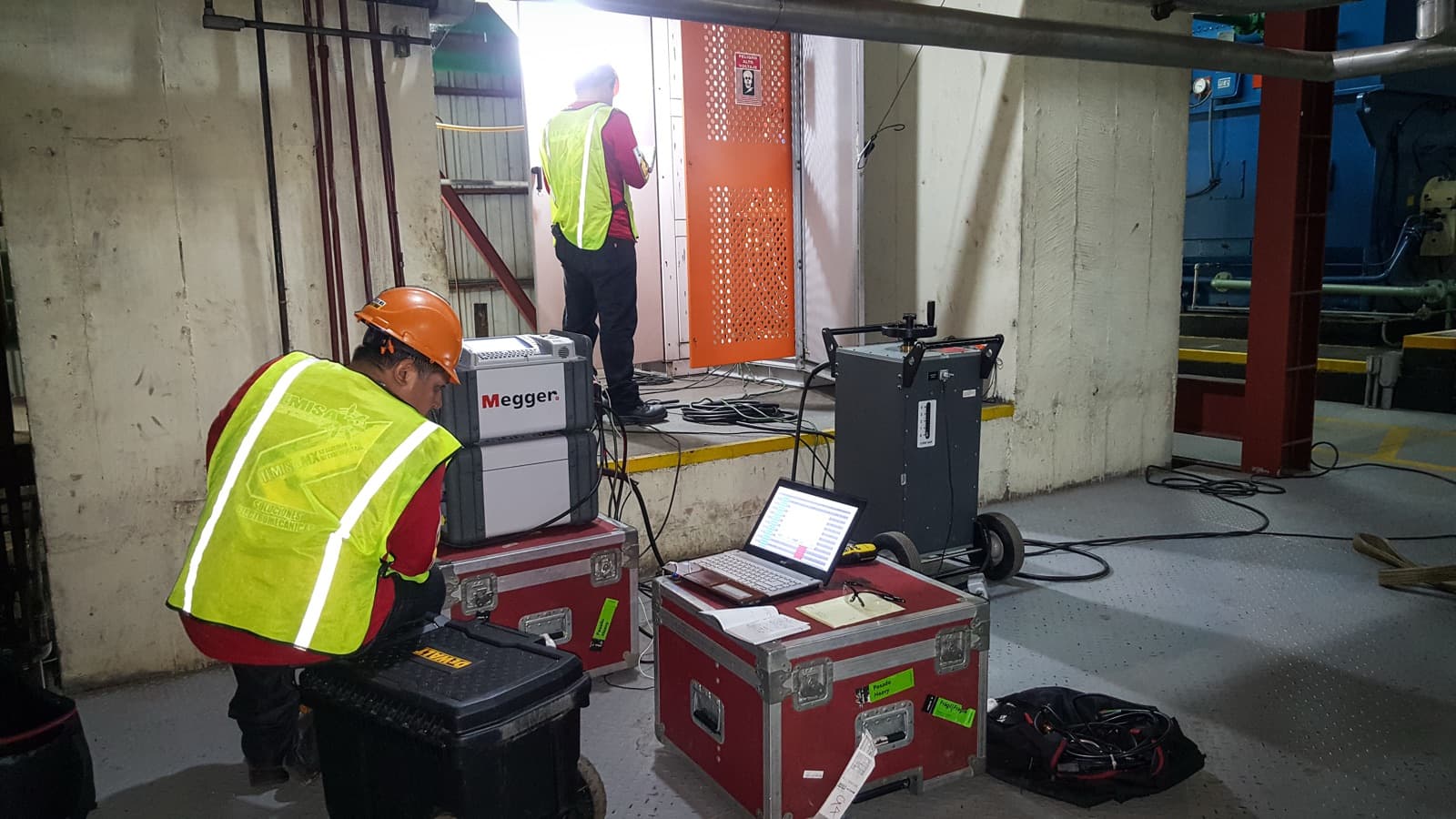

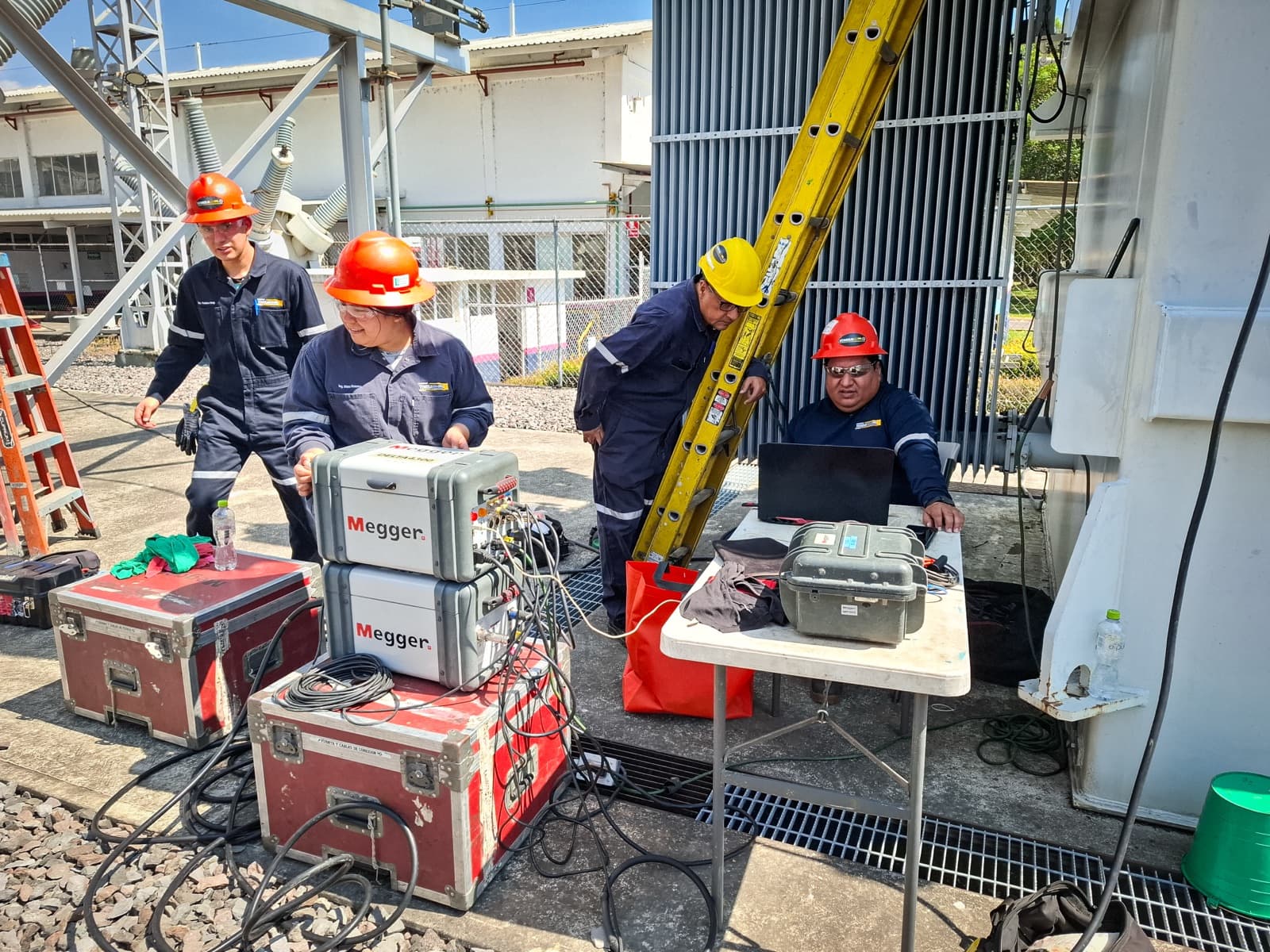

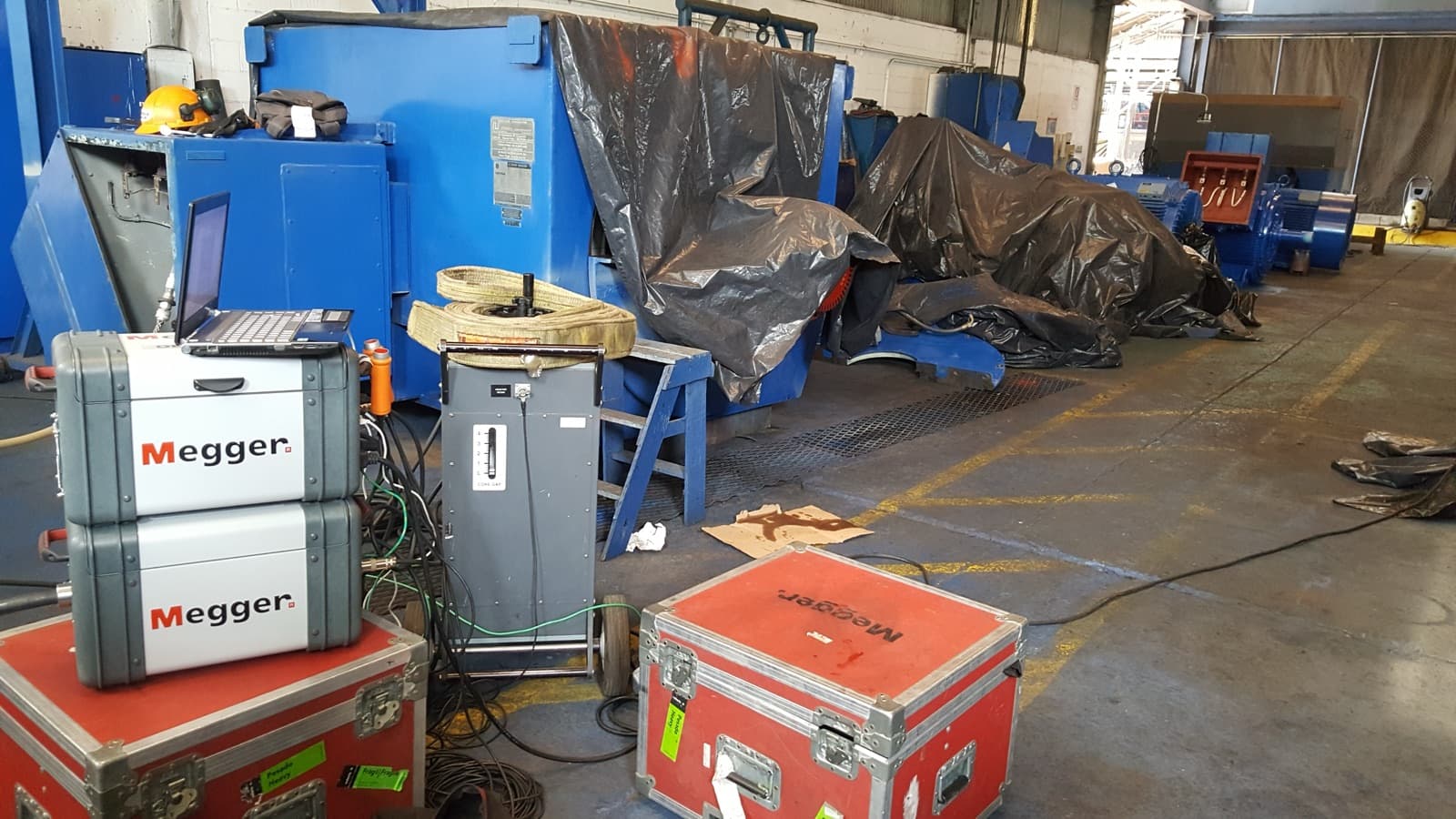

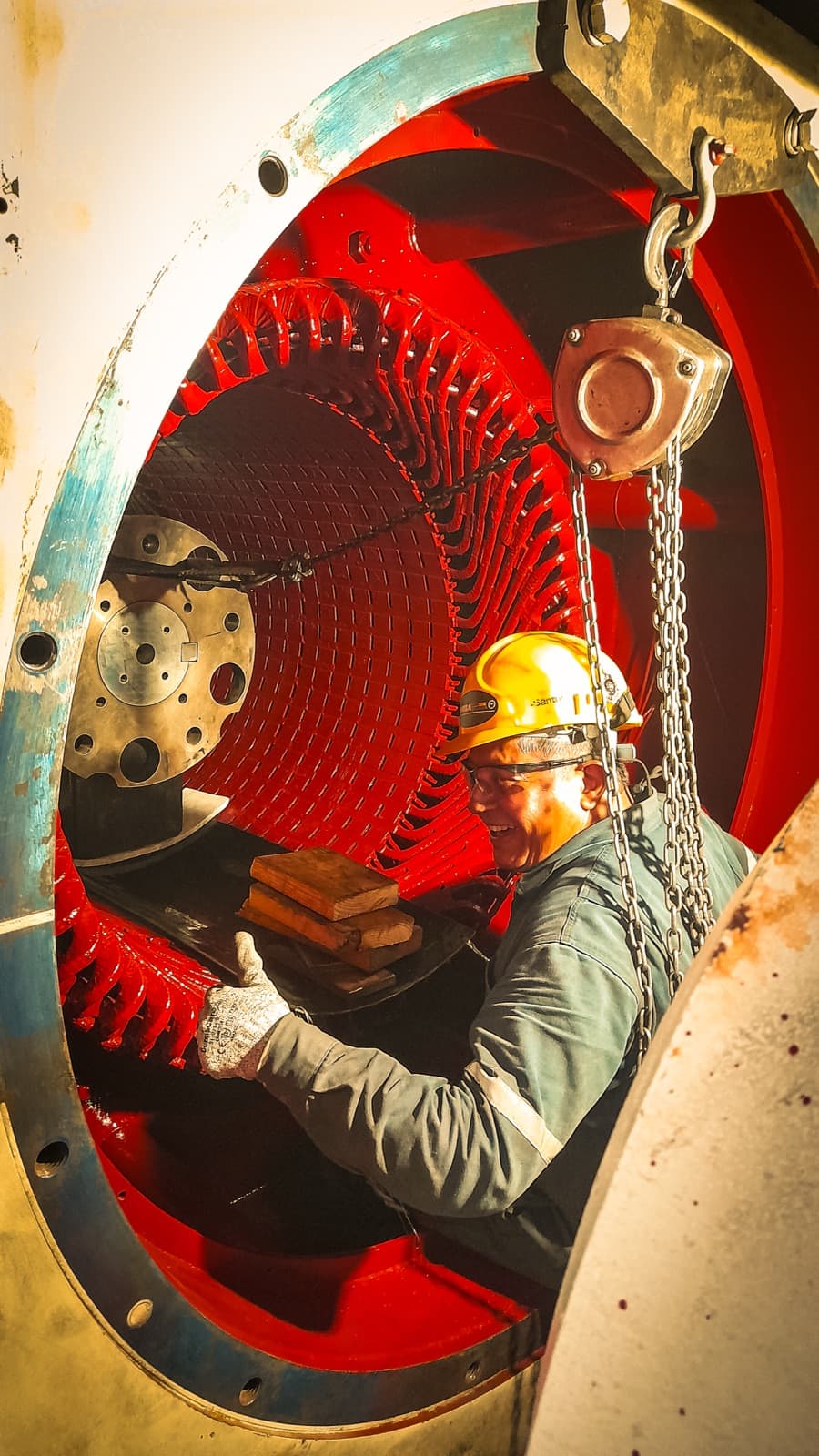

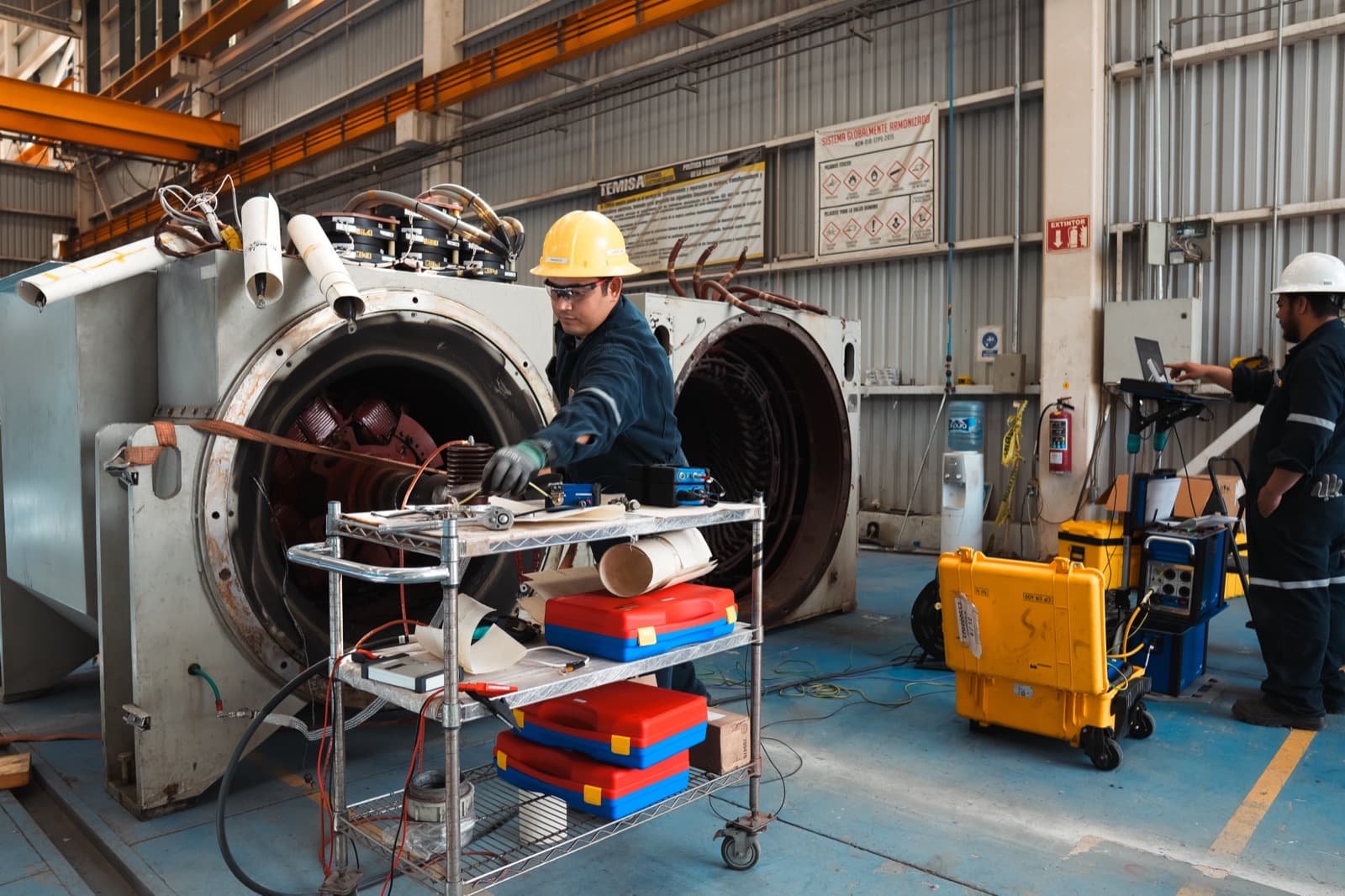

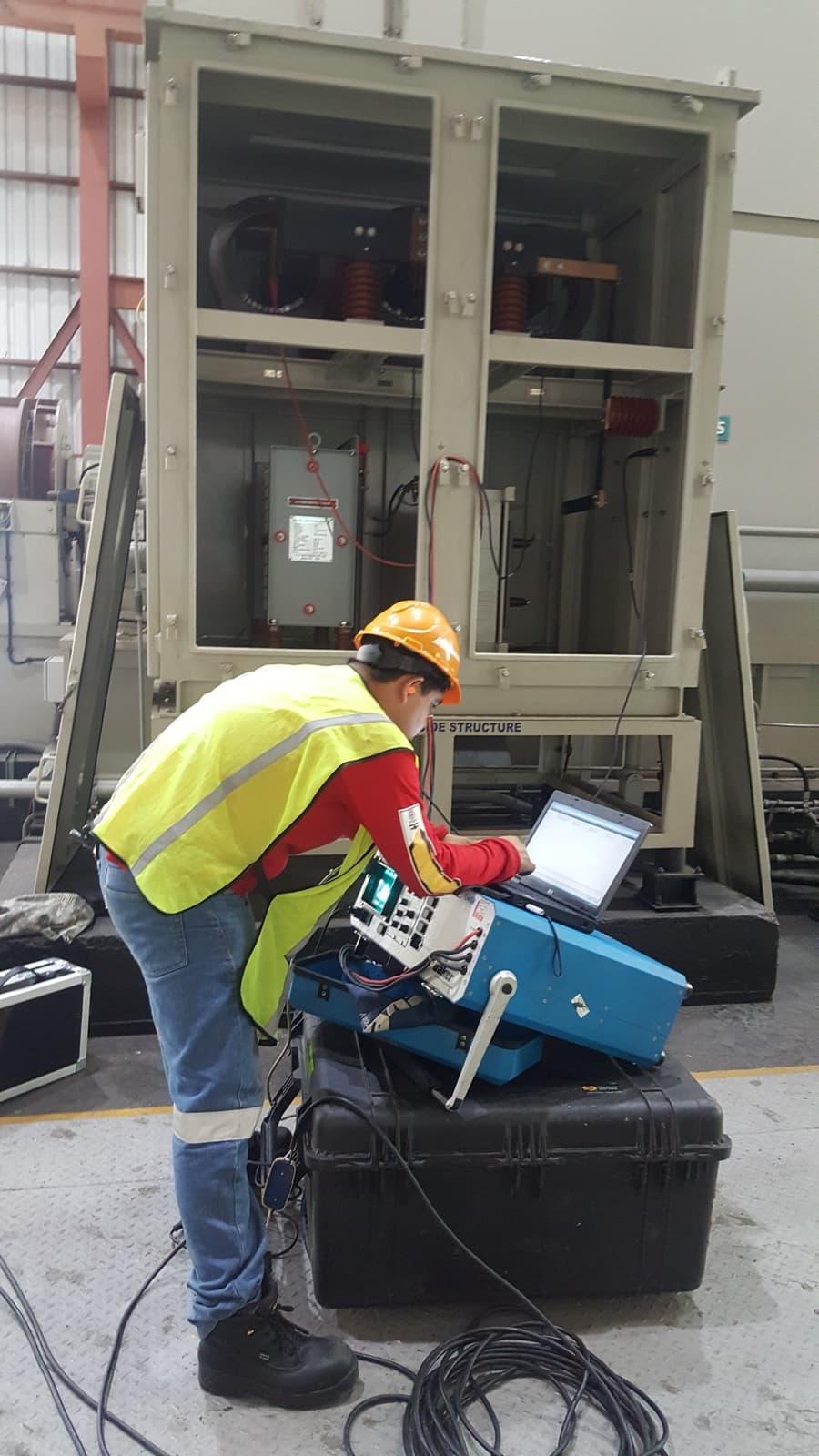

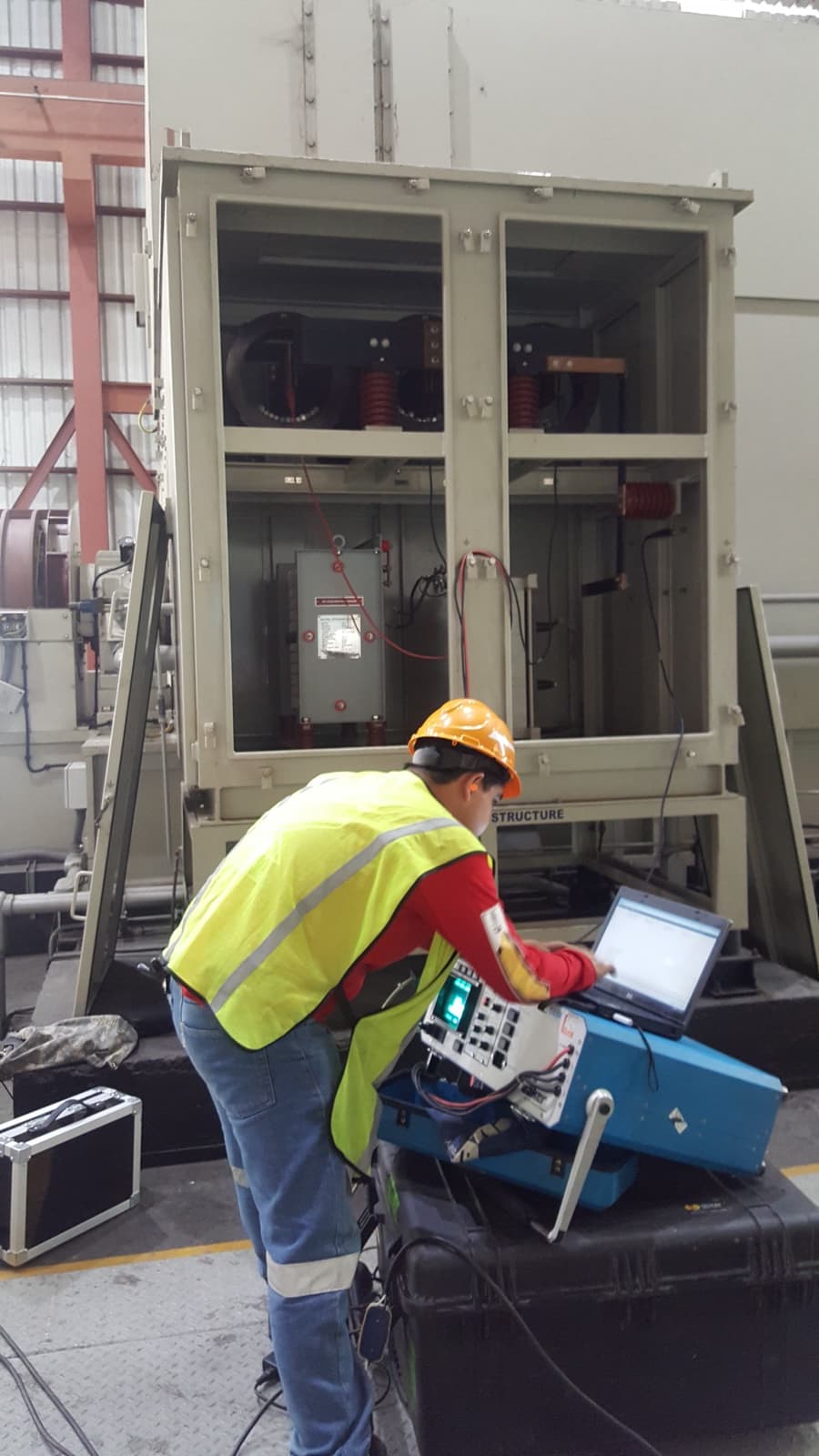

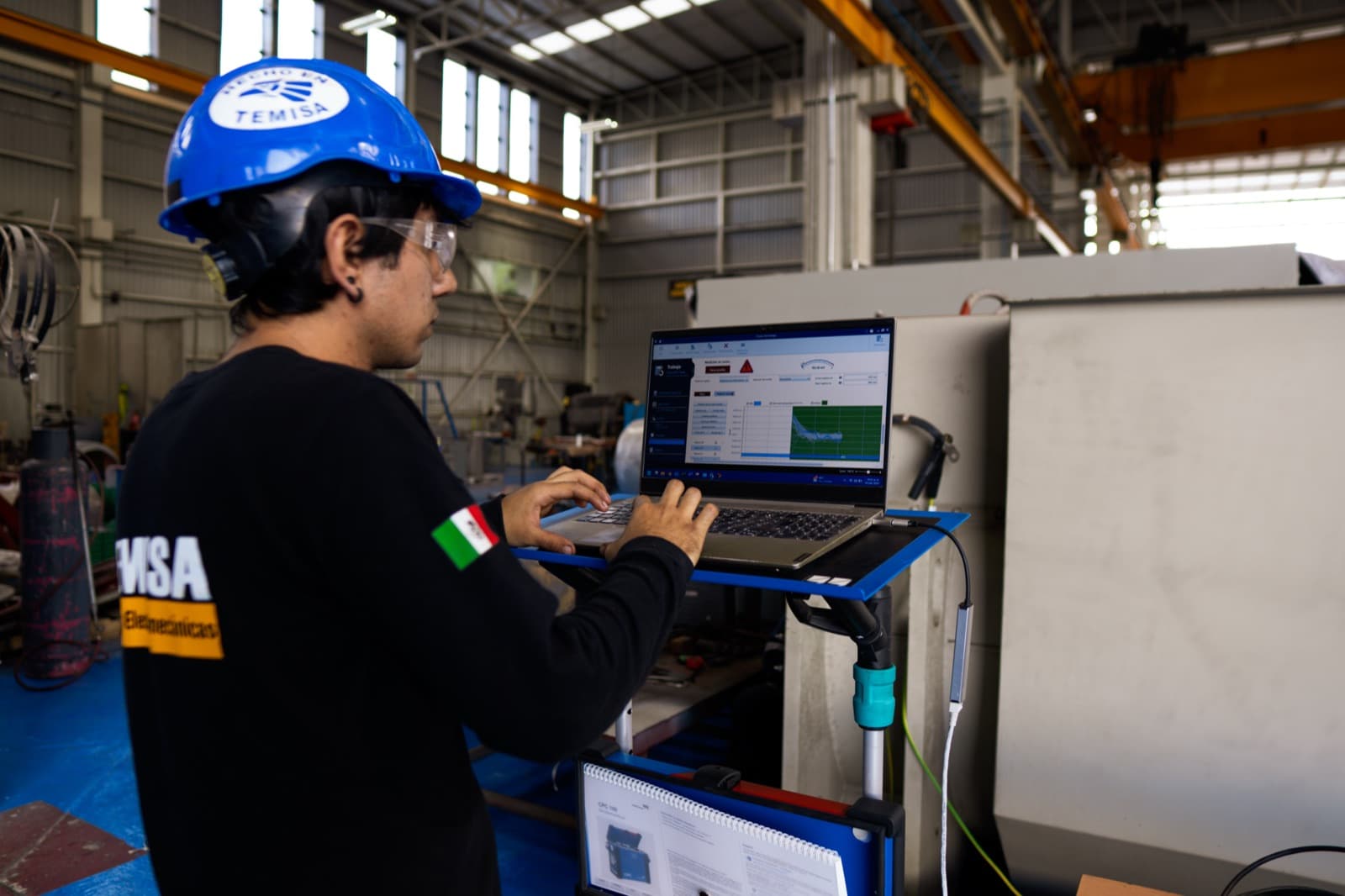

Galería · Prueba ELCID en Estatores de Generadores

Pruebas técnicas reales ejecutadas por TEMISA Power Gen — equipos calibrados bajo IEEE/IEC.

1 / 10

Electromagnetic Core Imperfection Detection

IEC 60034-27CFE LAPEM W4200-12ISO 9001:2015

Definición técnica

Qué es la prueba ELCID

ELCID (Electromagnetic Core Imperfection Detection) es una técnica de diagnóstico no destructiva del núcleo magnético del estator. A diferencia de la prueba High-Flux Ring (que requiere energizar el núcleo al flujo nominal con corrientes peligrosas), ELCID induce un flujo magnético muy bajo (4% del nominal) y mide las corrientes parásitas inducidas con un sensor Chattock que recorre todas las ranuras del estator.

Norma de referencia: IEC 60034-27 (pruebas no destructivas en máquinas rotativas)
Inducción de flujo magnético al 4% del nominal — seguro y sin daño térmico
Sensor Chattock de alta sensibilidad para mapear corrientes parásitas
Mapeo completo del entrehierro y todas las ranuras del estator
Detección cuantitativa de corrientes anómalas (mA) por zona del núcleo
Reporte gráfico con mapa de severidad por sección del estator

Oportunidad operativa

Cuándo se recomienda la prueba ELCID

ELCID se aplica antes de decisiones costosas sobre el núcleo magnético — rebobinado, reapilado o reemplazo. La prueba evita inversiones erróneas y prioriza el alcance de la intervención.

Antes de rebobinado de estator — para validar que el núcleo es recuperable
Después de evento eléctrico severo (cortocircuito de fase, sobretemperatura)
En generadores con varias décadas de operación — evaluación de degradación acumulada
Como parte de mantenimiento mayor de turbogenerador
Para evaluar trade-off rehabilitación vs reemplazo del estator completo
Antes de comisionamiento de generador legacy reinstalado en nueva ubicación

Valor para el cliente

Qué detecta la prueba ELCID

Cortos laminares en el núcleo magnético (entre láminas adyacentes)

Degradación del aislamiento entre laminaciones

Daño superficial del entrehierro por contacto con rotor o partículas

Zonas de alta corriente parásita que generarían sobrecalentamiento

Localización exacta del defecto (ranura, fila, profundidad aproximada)

Severidad cuantitativa para priorizar reapilado vs rebobinado completo

Entregables

Qué entregamos al término de la prueba

Cada prueba se entrega con paquete documental firmado bajo IEC 60034-27 e ISO 9001:2015. Trazabilidad completa por número de orden y firma del ingeniero responsable.

1Protocolo firmado bajo IEC 60034-27 con metodología y mapa del estator
2Mapa gráfico de corrientes parásitas por zona (heat map del entrehierro)
3Lista priorizada de defectos por severidad (mA medidos vs umbral aceptable)
4Diagnóstico: núcleo recuperable / requiere reapilado parcial / requiere reemplazo
5Recomendación técnica con costo-beneficio rehabilitación vs reemplazo
6Trazabilidad ISO 9001:2015 con datos brutos para verificación independiente

Caso típico

Evaluación pre-rebobinado en estator de generador hidroeléctrico

IEC 60034-27

Norma aplicada

Núcleo recuperable

Diagnóstico

Reapilado + rebobinado

Plan ejecutado

Generador hidroeléctrico de varias décadas de operación con falla de aislamiento. Antes de cotizar el rebobinado, se aplicó ELCID para validar el núcleo magnético. Detectó zonas con corrientes anómalas leves — recomendación: reapilado parcial + rebobinado, evitando reemplazo completo del estator. Ahorro estimado vs reemplazo: ~60%.

FAQ

Preguntas frecuentes — Prueba ELCID en Estatores de Generadores

Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisa.mx.

¿Por qué ELCID y no la prueba High-Flux Ring tradicional?

High-Flux Ring requiere energizar el núcleo al 100% del flujo nominal — peligroso, requiere fuente de alta corriente y puede dañar laminaciones marginales. ELCID induce solo 4% del flujo nominal — seguro, no daña, mapea cuantitativamente cada zona del estator. Es la prueba moderna y la que IEC 60034-27 reconoce.

¿Es necesario sacar el rotor para ELCID?

Sí. La prueba ELCID requiere acceso libre al entrehierro del estator desde el lado del rotor — el sensor Chattock recorre las ranuras manualmente. El desmontaje del rotor se contempla en el alcance del trabajo.

¿Cuánto tarda una prueba ELCID en un turbogenerador grande?

Entre 12 y 24 horas en sitio para el setup, mapeo completo del estator y captura de datos. El tiempo depende del número de ranuras (turbogenerador 200 MW puede tener 60–84 ranuras) y de la accesibilidad del entrehierro.

¿La prueba ELCID puede sustituir la inspección visual del núcleo?

No. ELCID es complementaria. La inspección visual detecta daño macroscópico (golpes, manchas térmicas, dedos doblados); ELCID detecta degradación electromagnética que el ojo no ve. Combinadas dan un diagnóstico completo.

¿Qué pasa si ELCID detecta cortos laminares severos?

Documentamos la severidad cuantitativamente (mA medidos vs umbral aceptable). Si los defectos son localizados, recomendamos reapilado parcial. Si son extendidos, evaluamos reapilado mayor o reemplazo del estator. La decisión es del cliente con datos en mano.

¿Trabajan ELCID en turbogeneradores grandes o solo en generadores chicos?

Trabajamos ELCID en cualquier capacidad bajo CFE LAPEM W4200-12 — desde generadores síncronos de 1 MVA hasta turbogeneradores hasta 350 MW. El equipo es portátil y se adapta a cualquier tamaño de estator.
