Descargas Parciales en Generadores de Alta Tensión

Diagnóstico predictivo del aislamiento de generadores síncronos y turbogeneradores de alta tensión. Las descargas parciales (PD) son micro-descargas eléctricas dentro del aislamiento de bobinas que preceden a la falla catastrófica por meses o años — medirlas anticipa el breakdown del aislamiento y permite programar la intervención antes del paro no planeado.

Solicitar diagnóstico

Galería · Descargas Parciales en Generadores de Alta Tensión

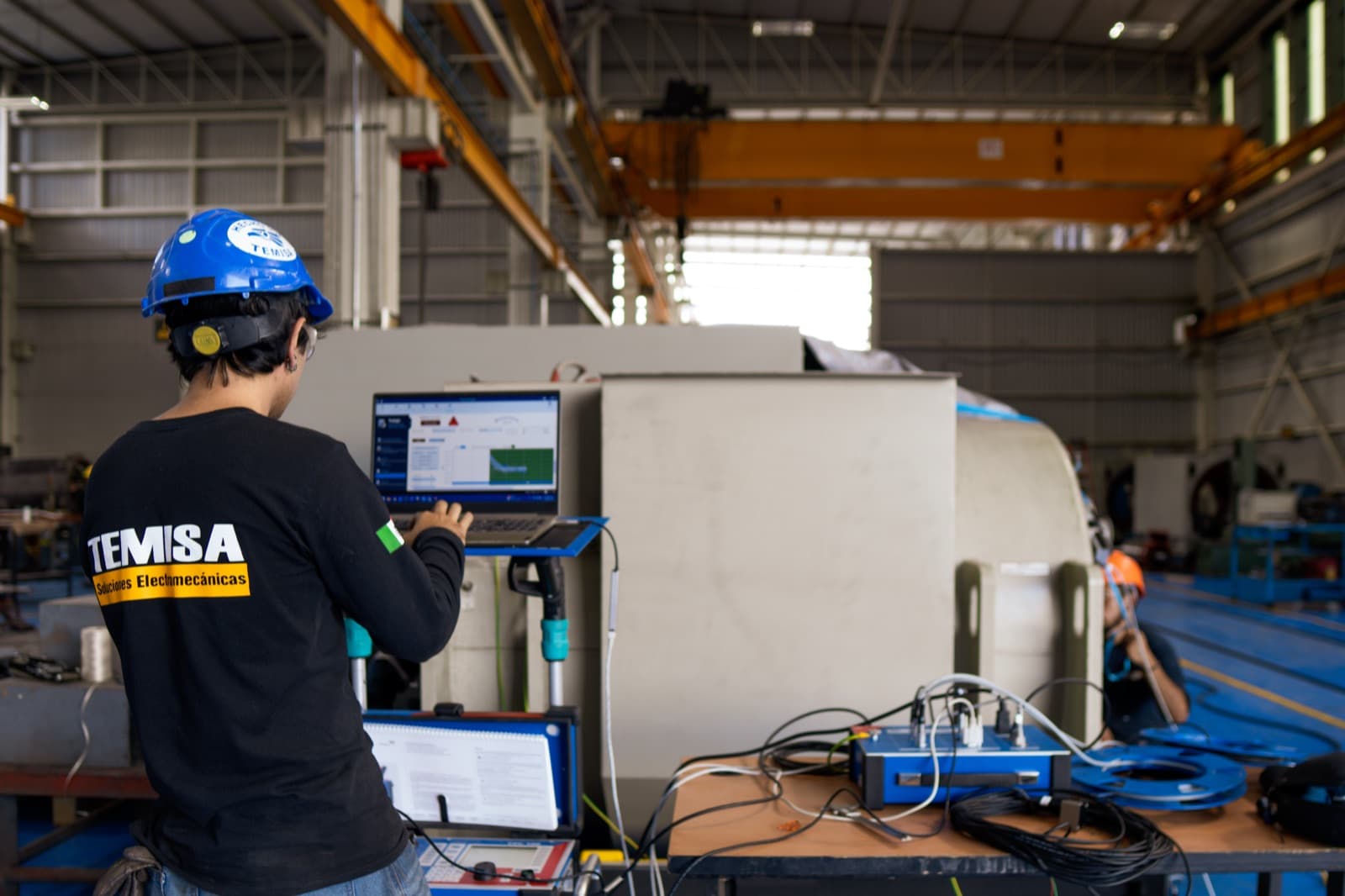

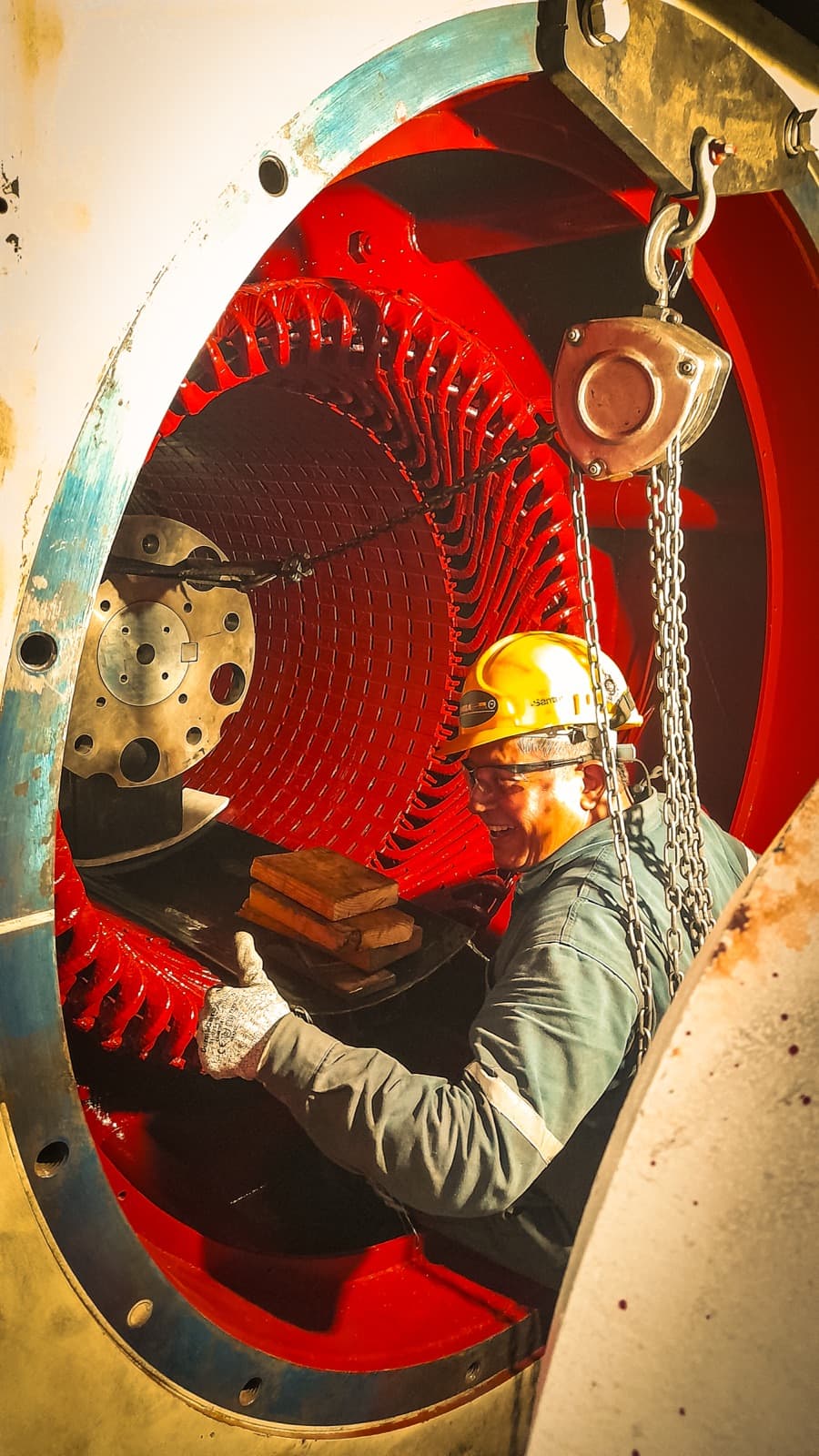

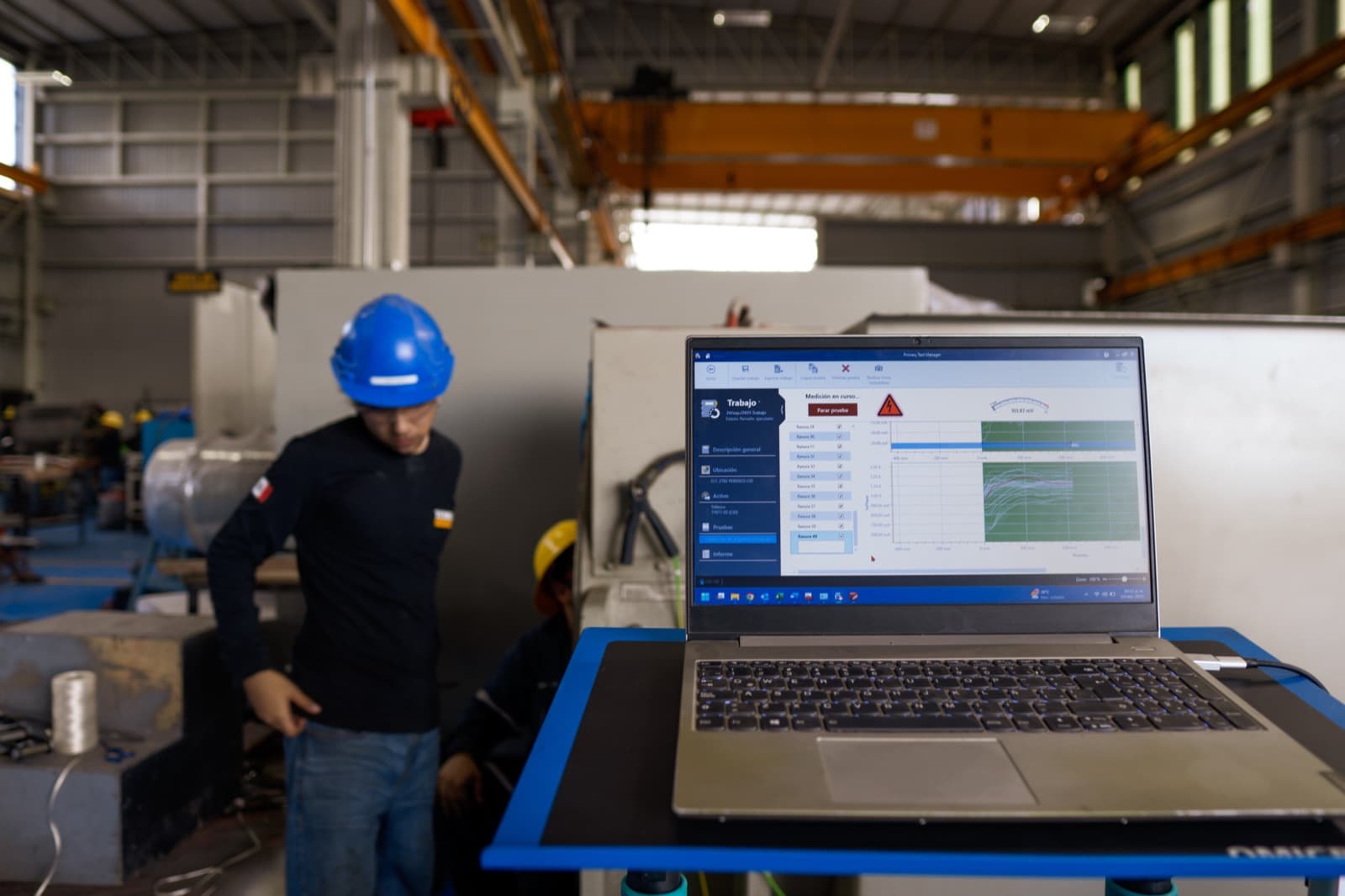

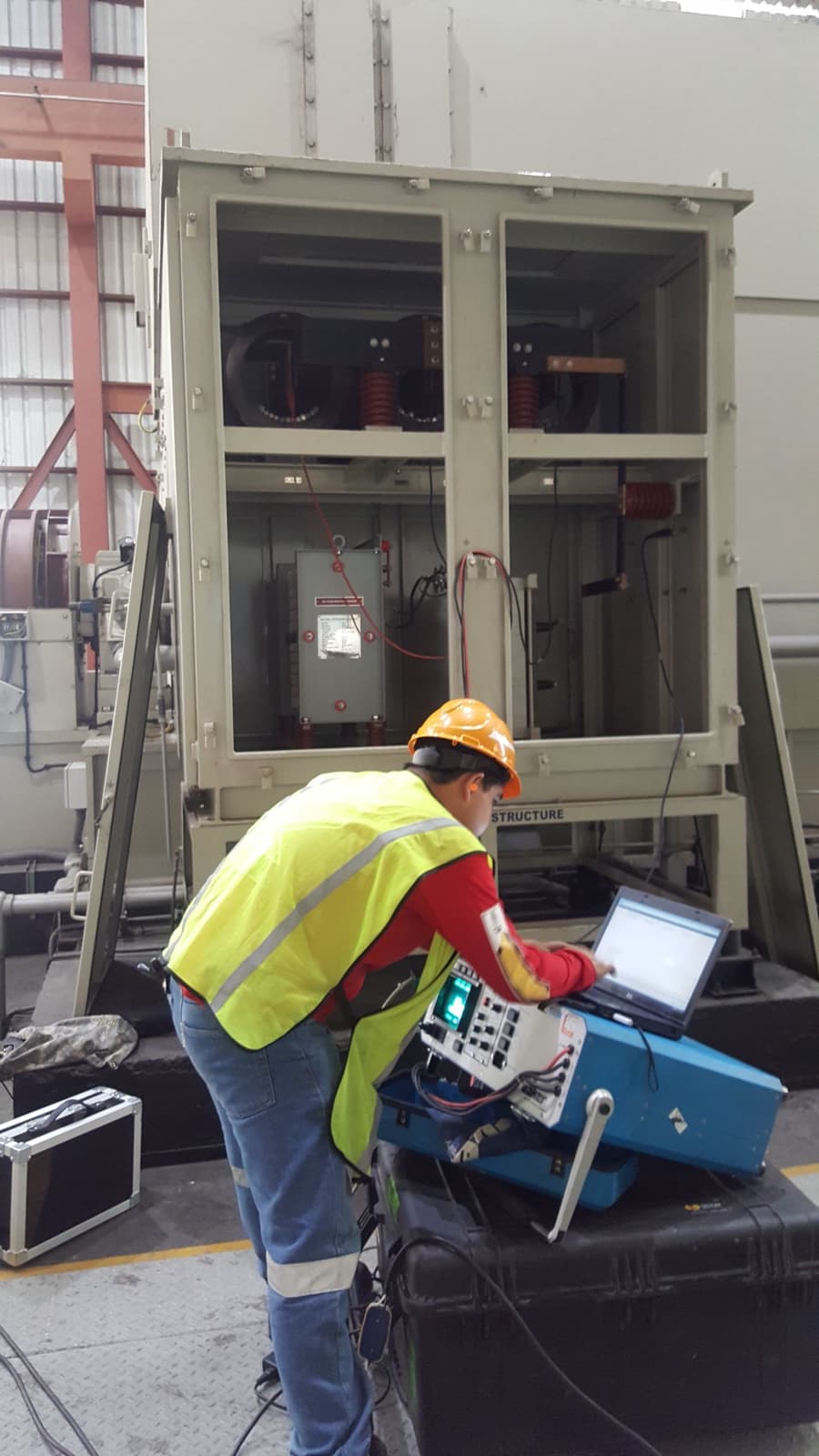

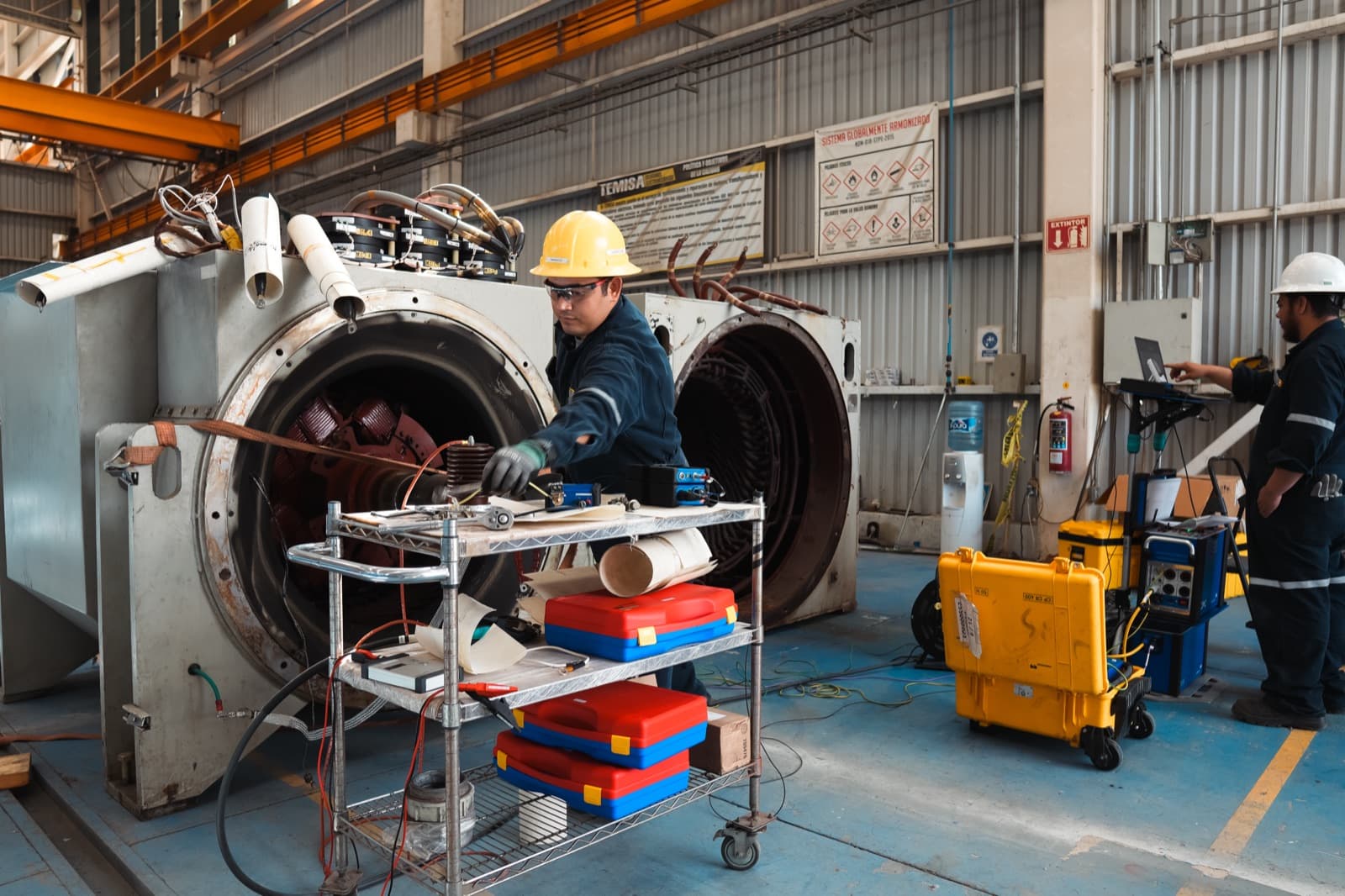

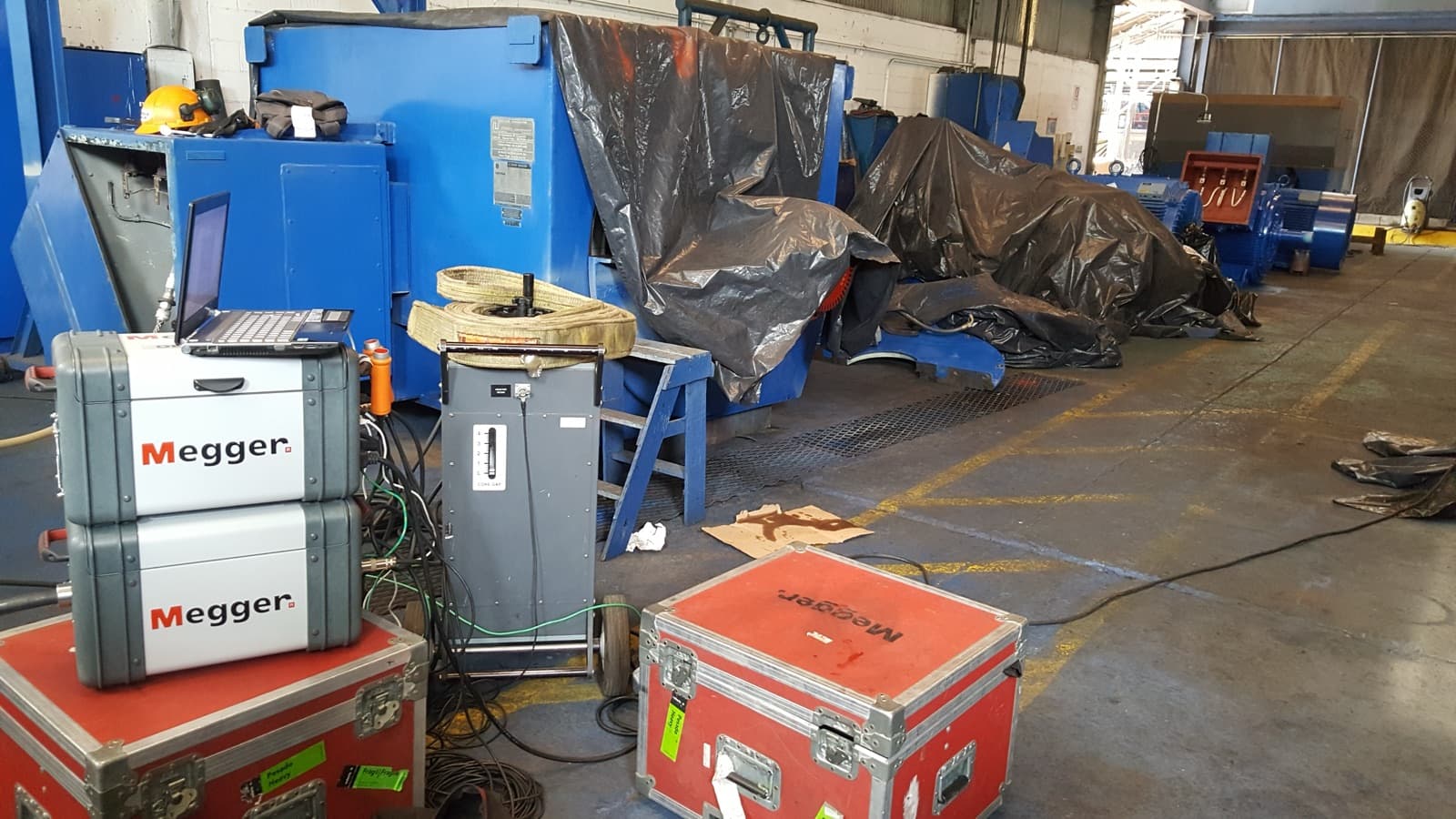

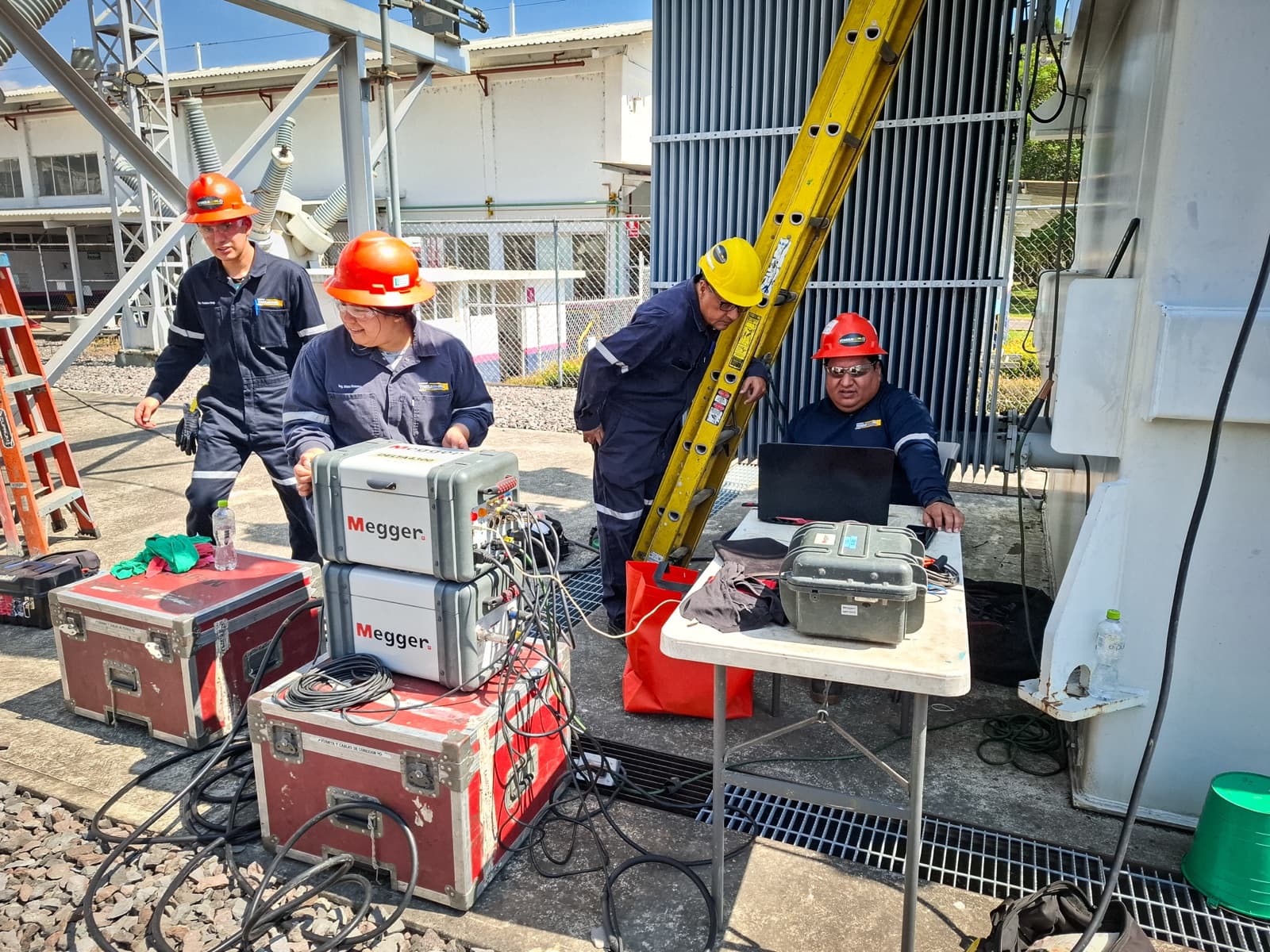

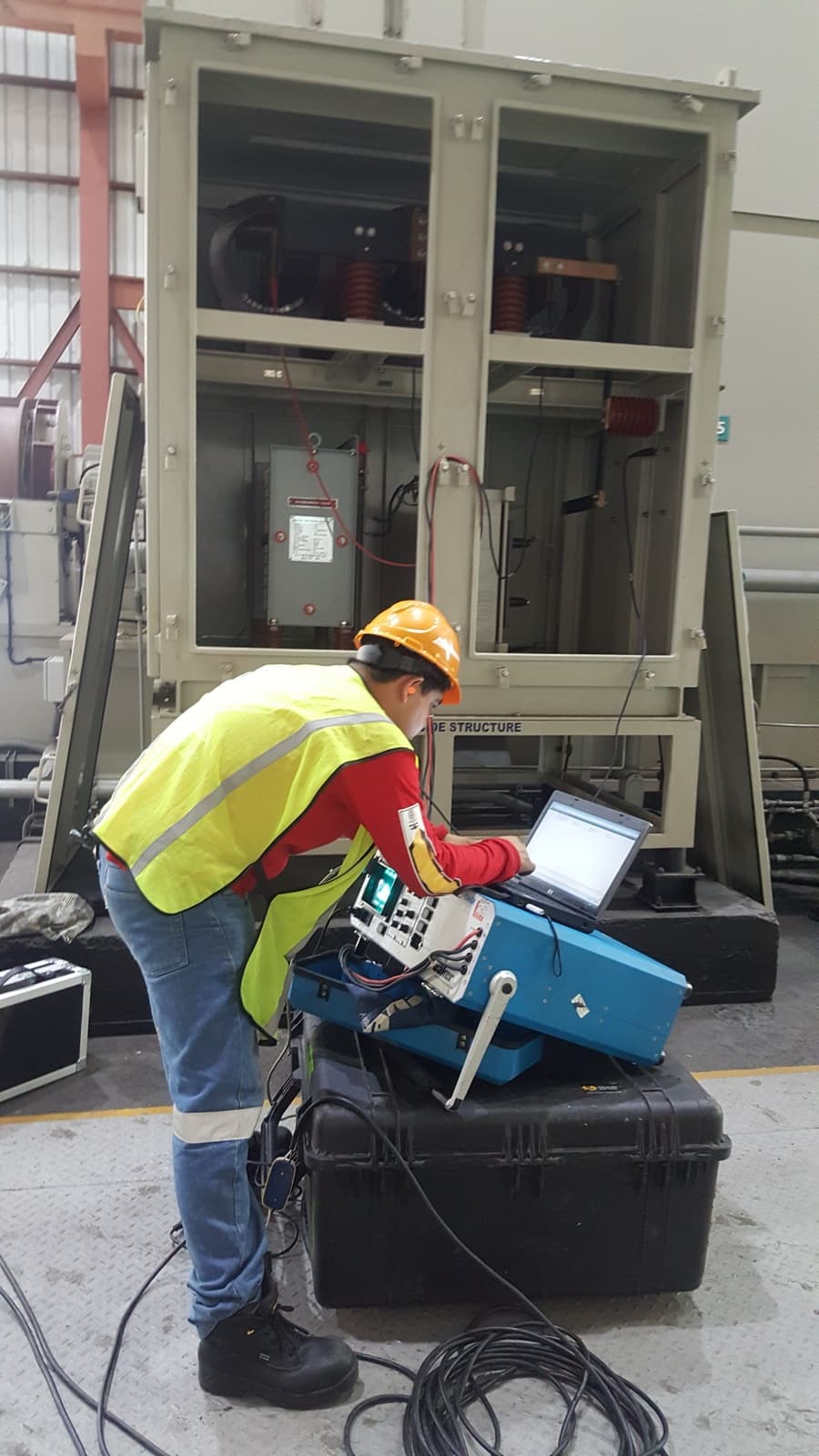

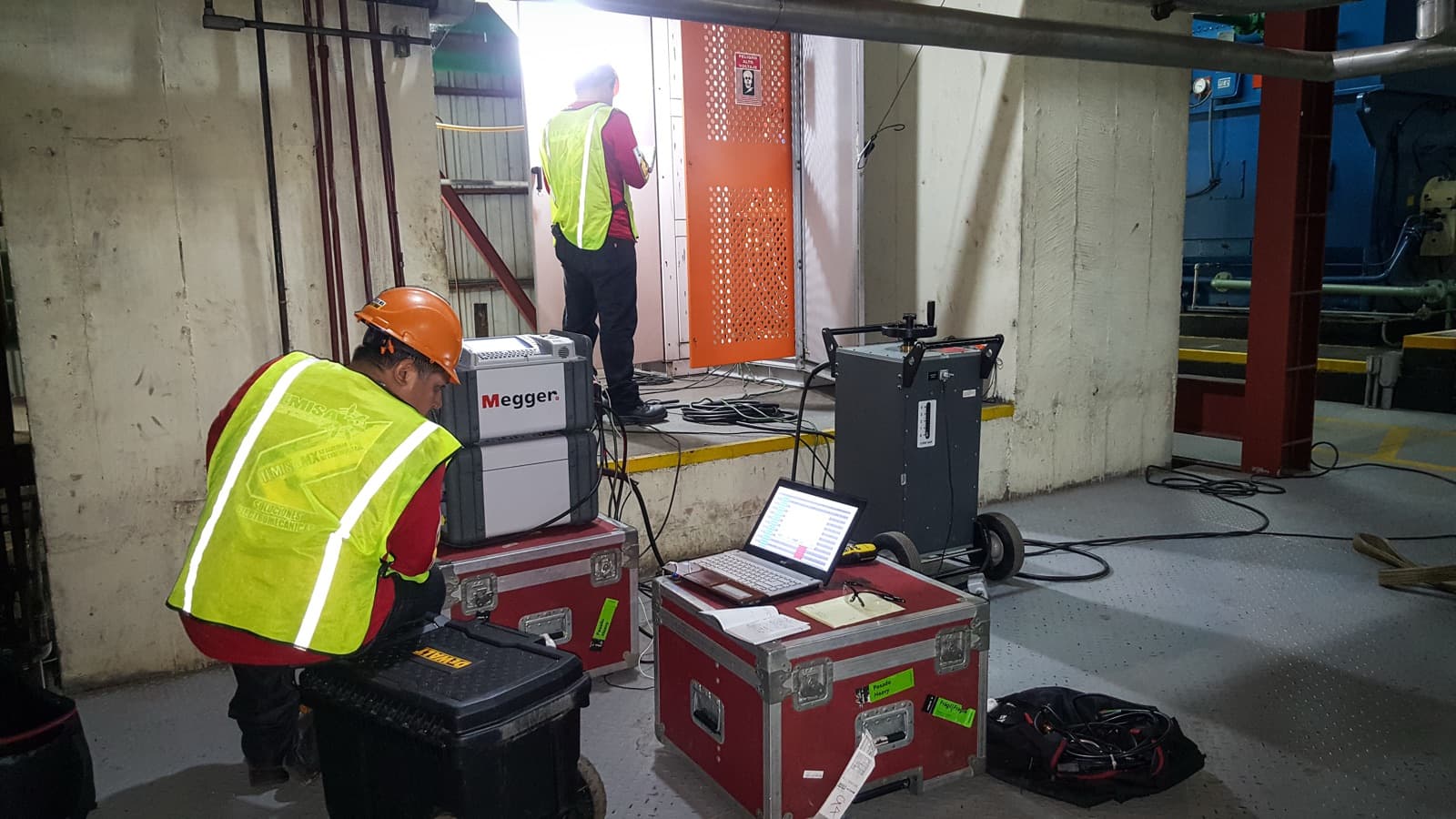

Pruebas técnicas reales ejecutadas por TEMISA Power Gen — equipos calibrados bajo IEEE/IEC.

1 / 10

Partial Discharge — offline + online

IEEE 1434IEC 60034-27CFE LAPEM W4200-12

Definición técnica

Qué son las descargas parciales

Las descargas parciales (PD) son chispas microscópicas dentro de cavidades, delaminaciones o defectos del aislamiento de las bobinas del estator de generadores de alta tensión. Cada chispa daña el material aislante un poco más — con el tiempo, esa degradación acumulada lleva a la falla del aislamiento. Medir las PD desde antes permite anticipar la falla con meses o años de margen.

Norma de referencia: IEEE 1434 (pruebas de PD en máquinas rotativas) e IEC 60034-27
Modalidad offline: medición con la máquina parada y energizada con fuente externa
Modalidad online: medición con la máquina en operación normal — más útil para tendencias
Sensores capacitivos acoplados a las terminales del estator
Análisis de magnitud (mV/pC), patrón fase-resuelto y polaridad
Tendencias temporales para detectar progresión del defecto

Oportunidad operativa

Cuándo se recomienda la prueba

PD es la prueba de elección para mantenimiento predictivo de generadores de alta tensión (típicamente >6 kV). Se aplica:

Como prueba baseline post-rebobinado o post-comisionamiento
Como medición periódica anual o semestral en programa predictivo
Después de evento eléctrico severo (sobretensión, sobrecalentamiento)
Antes de extender vida útil de generador con varios años de operación
Para validar aislamiento clase F/H después de modernización
Cuando hay sospecha de degradación (sin causa visible obvia)

Valor para el cliente

Qué detecta la prueba PD

Cavidades en aislamiento de bobinas (origen interno por mala impregnación)

Delaminaciones entre capas del aislamiento (envejecimiento térmico o mecánico)

Descargas en superficie de bobinas (contaminación o humedad)

Descargas en uniones, codos y conexiones de extremos del estator

Tendencias temporales — defectos en crecimiento vs estables

Localización aproximada de la zona de mayor actividad de PD

Entregables

Qué entregamos al término de la prueba

Cada prueba se entrega con paquete documental firmado bajo IEEE 1434 e ISO 9001:2015. Trazabilidad completa por número de orden y firma del ingeniero responsable.

1Protocolo firmado bajo IEEE 1434 e IEC 60034-27 con metodología
2Espectros fase-resueltos (PRPD) en formato digital y PDF
3Magnitudes medidas (mV / pC) por fase del estator
4Análisis de patrón: tipo de defecto detectado y severidad
5Tendencia comparativa con mediciones previas (cuando hay baseline)
6Recomendación: aceptable / monitoreo / intervención preventiva / intervención correctiva
7Trazabilidad ISO 9001:2015 con datos brutos para auditoría técnica

Caso típico

Programa anual de PD en turbogenerador de planta de cogeneración

IEEE 1434

Norma aplicada

4 años

Tendencia documentada

Predictivo

Antes de falla

Programa de mantenimiento predictivo en turbogenerador de planta de cogeneración privada. Mediciones de PD offline anuales con baseline establecida. En la cuarta medición se detectó incremento de actividad PD en una fase — recomendación: monitoreo trimestral. Se agendó intervención preventiva para la siguiente ventana de mantenimiento mayor antes de que el defecto progresara a falla.

FAQ

Preguntas frecuentes — Descargas Parciales en Generadores de Alta Tensión

Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisa.mx.

¿Cuál es la diferencia entre PD offline y PD online?

PD offline mide con la máquina parada y energizada con fuente externa — más control, más sensible a defectos pequeños. PD online mide con la máquina en operación normal — más representativo de condiciones reales, mejor para tendencias. Las dos son complementarias y se usan según oportunidad operativa.

¿Para qué tensiones es útil la prueba PD?

PD es relevante para generadores de alta tensión (típicamente >6 kV) donde el aislamiento es el modo de falla dominante. En generadores de baja tensión (<1 kV) los modos de falla son distintos (mecánicos, térmicos) y otras pruebas son más relevantes.

¿Cuántas mediciones se necesitan para tener una tendencia útil?

Mínimo 3 mediciones espaciadas semestralmente para identificar tendencia confiable. La primera medición es baseline; la segunda y tercera ya empiezan a mostrar progresión o estabilidad. Programa predictivo recomendado: anual con baseline post-rebobinado.

¿Las descargas parciales siempre indican falla inminente?

No. Todos los aislamientos tienen algo de PD por defectos microscópicos inevitables. Lo importante es la magnitud absoluta vs umbral de la norma y la tendencia temporal. Un valor estable con magnitud baja puede ser aceptable; un valor en crecimiento es la señal de alerta real.

¿Pueden hacer PD online sin parar el generador?

Sí. PD online se ejecuta con la máquina en operación normal — sin paro, sin pérdida de producción. Requiere instalar acopladores capacitivos en las terminales del estator (típicamente durante un mantenimiento programado previo). Después la medición es no intrusiva.

¿Cuánto tarda una prueba de descargas parciales offline?

Entre 8 y 16 horas en sitio para el setup, energización con fuente externa, captura de datos por fase y desconexión. El análisis y entrega del protocolo se hace en 7–10 días hábiles tras la prueba.
