Una espira cortocircuitada en el rotor de un generador síncrono no se ve. No huele. No suena. Pero se mide — y la prueba RSO es la herramienta que la industria de generación usa para encontrarla antes de que cause un paro catastrófico de planta.
En esta guía técnica explicamos qué es exactamente la prueba RSO, cómo funciona el principio físico, qué fallas reales detecta en rotores y motores síncronos, cómo se interpreta cada oscilograma, y cuándo conviene programarla. Está escrita por el equipo técnico de TEMISA — taller certificado por CFE LAPEM con +70 años de experiencia, amplia trayectoria documentada en campo y amplia cartera de clientes industriales en México. División Power Gen especializada en generadores eléctricos industriales hasta 100 MVA.
En este artículo
- 1. ¿Qué es la prueba RSO?
- 2. Fundamento técnico y parámetros típicos
- 3. Procedimiento paso a paso (5 fases)
- 4. Qué fallas detecta — interpretación de oscilogramas
- 5. Semaforización BCAP — dictamen TEMISA
- 6. Matriz de decisión rápida
- 7. Cuándo aplicarla — frecuencia y disparadores
- 8. Casos reales en industria mexicana
- 9. Normas y certificación CFE LAPEM
- 10. RSO vs otras pruebas eléctricas
- 11. Preguntas frecuentes
1. ¿Qué es la prueba RSO?
RSO son las siglas de Repetitive Surge Oscillograph — en español, oscilografía de sobretensión repetitiva. Es una prueba eléctrica no destructiva que detecta con alta sensibilidad fallas en el devanado del rotor de generadores síncronos y, en variantes adaptadas, en devanados de motores eléctricos industriales de media y alta tensión.
Se ha consolidado como el método de referencia para identificar espiras cortocircuitadas, fallas a masa, aislamientos degradados y asimetrías entre polos, incluso cuando el equipo aparenta operar en condiciones normales. Para una planta industrial, una falla no detectada en el rotor de un generador síncrono o en un motor de media/alta tensión puede significar pérdidas de producción de cientos de miles de dólares por día.
La prueba RSO se aplica regularmente en:
- Generadores síncronos de polos salientes — centrales hidroeléctricas, cogeneración, generación de emergencia
- Turbogeneradores (rotor cilíndrico) — centrales térmicas y ciclos combinados
- Motores síncronos de media y alta tensión — molinos de minería, compresores petroquímicos, bombas grandes
- Motores de inducción de alta tensión (variantes adaptadas) — 4.16 kV, 6.6 kV, 13.8 kV
2. Fundamento técnico y parámetros típicos
El principio es simple en concepto pero ingenioso en aplicación: se inyectan en los dos extremos del devanado pulsos idénticos de baja energía, y se comparan las ondas reflejadas. En un rotor sano y simétrico, las dos ondas son prácticamente idénticas. Cualquier asimetría — un corto entre espiras, una falla a masa, una resistencia parásita — provoca una deformación característica en una de las dos ondas.
Un devanado de rotor se comporta eléctricamente como una línea de transmisión: tiene inductancia distribuida, capacitancia entre espiras y capacitancia a masa. Cuando se inyecta un pulso rápido de voltaje, éste viaja a lo largo del devanado, se refleja en los extremos y produce un patrón oscilatorio específico. Ese patrón es la firma eléctrica del rotor.
La prueba aprovecha dos principios:
- Simetría: si el rotor está sano, la firma medida desde el slip ring positivo y la medida desde el slip ring negativo deben ser espejo una de la otra.
- Repetibilidad: la firma de un rotor sano es estable en el tiempo. Comparar oscilogramas históricos permite detectar degradación progresiva antes de que cause una falla catastrófica.
Parámetros típicos de la prueba RSO
| Parámetro | Valor típico | Comentario |
|---|---|---|
| Amplitud del pulso | 20 V a 500 V | Baja energía — no daña el devanado |
| Frecuencia de repetición | 50 Hz a 10 kHz | Según norma y fabricante del equipo |
| Tiempo de subida del pulso | 10 ns a 500 ns | Determina la resolución espacial |
| Condición del equipo | Fuera de servicio | Rotor desacoplado o parado |
| Duración típica | 30 min a 2 horas | Incluye instalación y análisis |
| Personal requerido | 2 técnicos certificados | Bajo supervisión de ingeniero TEMISA |
3. Procedimiento paso a paso
El procedimiento debe seguir rigurosamente las normas aplicables (IEEE 115, IEEE 522) y las buenas prácticas EASA AR100. TEMISA documenta cada paso dentro de su sistema ISO 9001:2015 y genera un reporte formal que forma parte del historial técnico del equipo del cliente.

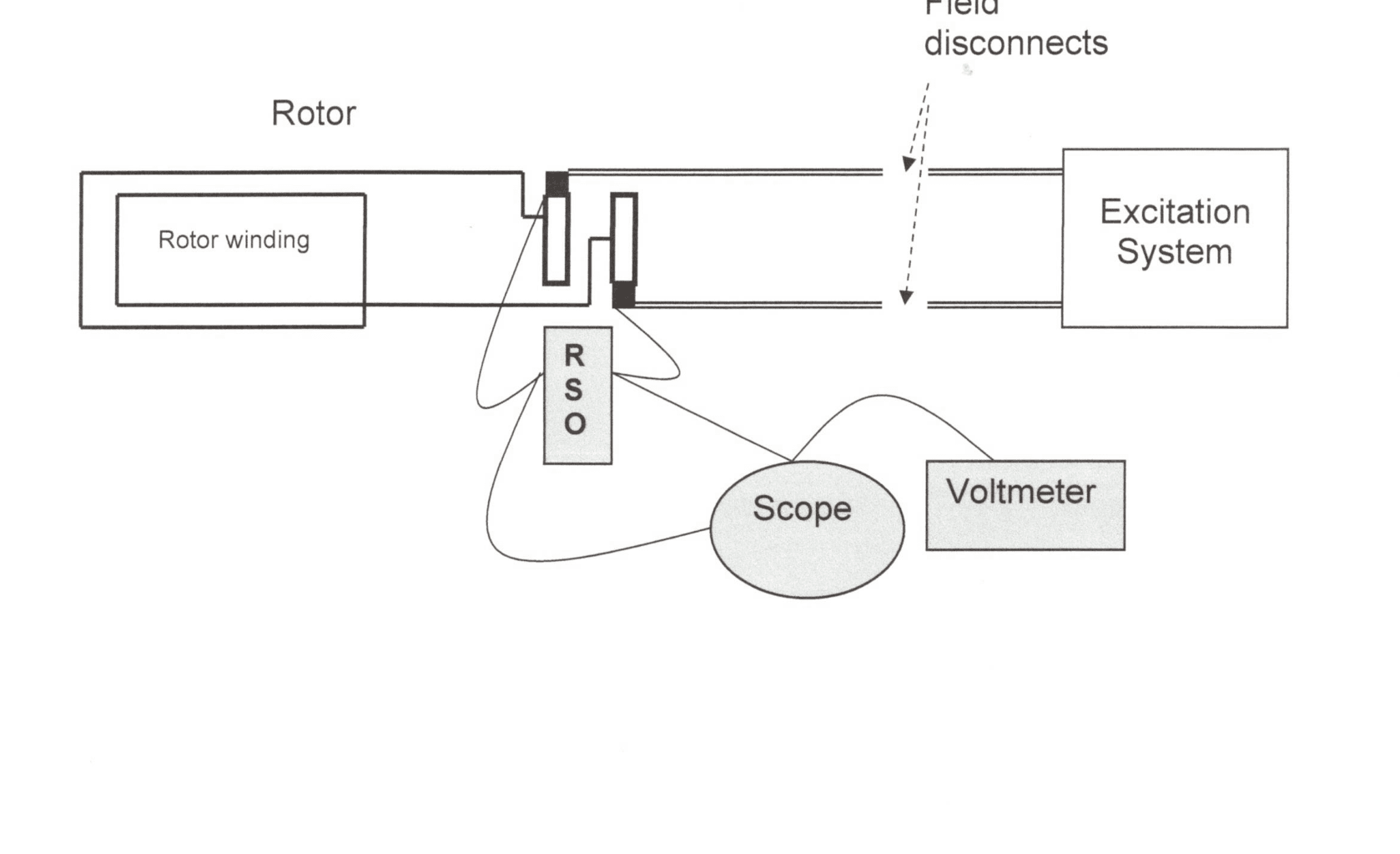

Inspección previa y aislamiento del equipo
El equipo debe estar fuera de servicio, desconectado eléctricamente y con el sistema de excitación aislado. Se realiza inspección visual de anillos colectores, escobillas y conexiones. Se mide resistencia de aislamiento previa con megóhmetro para descartar fallas severas a masa antes de aplicar la RSO.

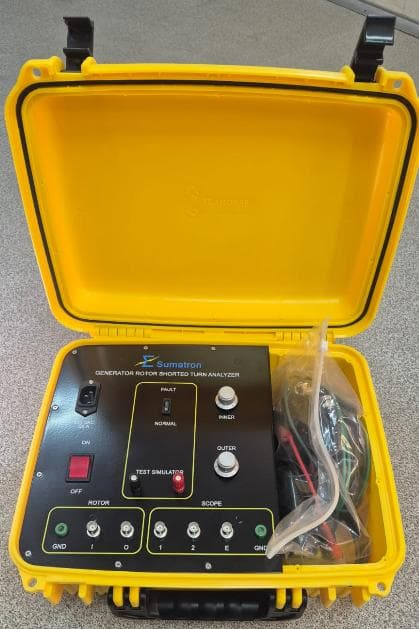

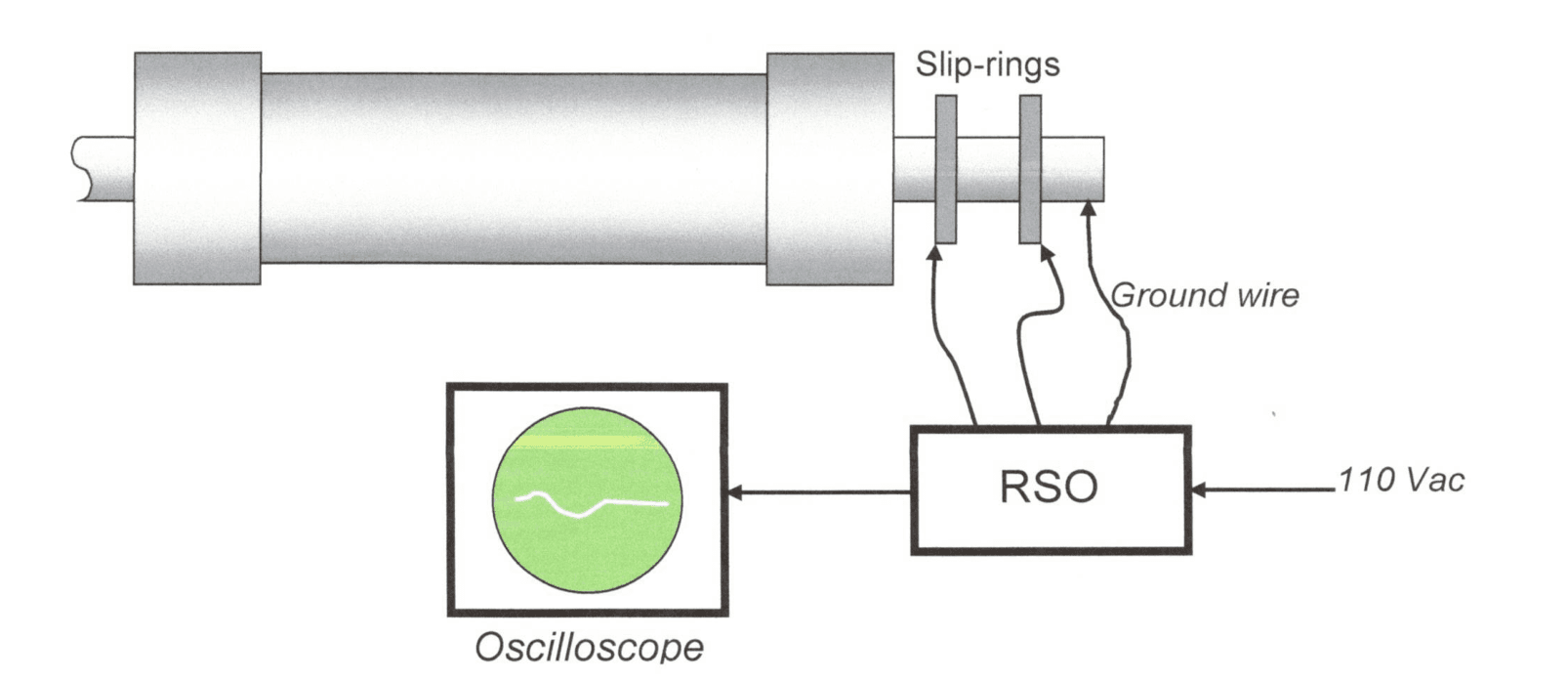

Conexión del equipo RSO
Se conecta a los dos extremos del devanado del rotor — habitualmente en los slip rings para generadores con excitación por escobillas. En generadores brushless la conexión es directa en las terminales del devanado de campo, después de desmontar el rectificador rotatorio.
Inyección de pulsos y captura de oscilogramas
Se inyectan pulsos alternados desde cada extremo del devanado y se capturan los oscilogramas de las ondas reflejadas. La prueba típica registra entre 8 y 64 ciclos promediados para reducir ruido. Los oscilogramas se almacenan digitalmente para análisis posterior y comparativa histórica.
Rotor estático en diferentes posiciones
Para generadores grandes, la prueba se repite con el rotor en diferentes posiciones angulares (cada 30° o 45°). Esto permite detectar asimetrías que dependen de la posición relativa del rotor respecto al estator — como cortos intermitentes que solo aparecen bajo deformación térmica o mecánica específica.
Análisis y dictamen técnico
El ingeniero certificado TEMISA analiza los oscilogramas, compara con patrones de referencia y, si hay historial previo, con oscilogramas anteriores del mismo rotor. El dictamen clasifica el estado del devanado bajo la semaforización BCAP (sección 5).
4. Qué fallas detecta — interpretación de oscilogramas

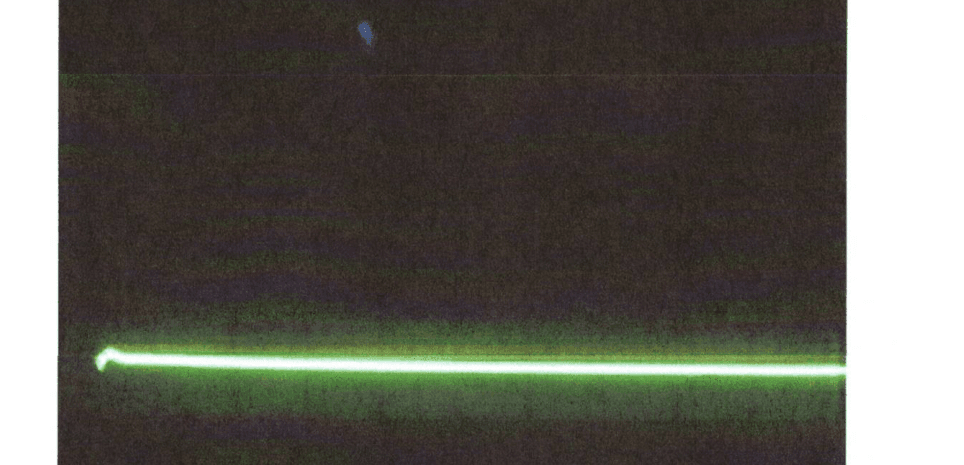

La verdadera potencia de la prueba RSO está en la interpretación de los oscilogramas. La firma de un rotor sano es una traza estable y simétrica. Una falla cualquiera produce una desviación característica que un ingeniero entrenado puede reconocer y clasificar.
Las cuatro categorías de fallas detectables

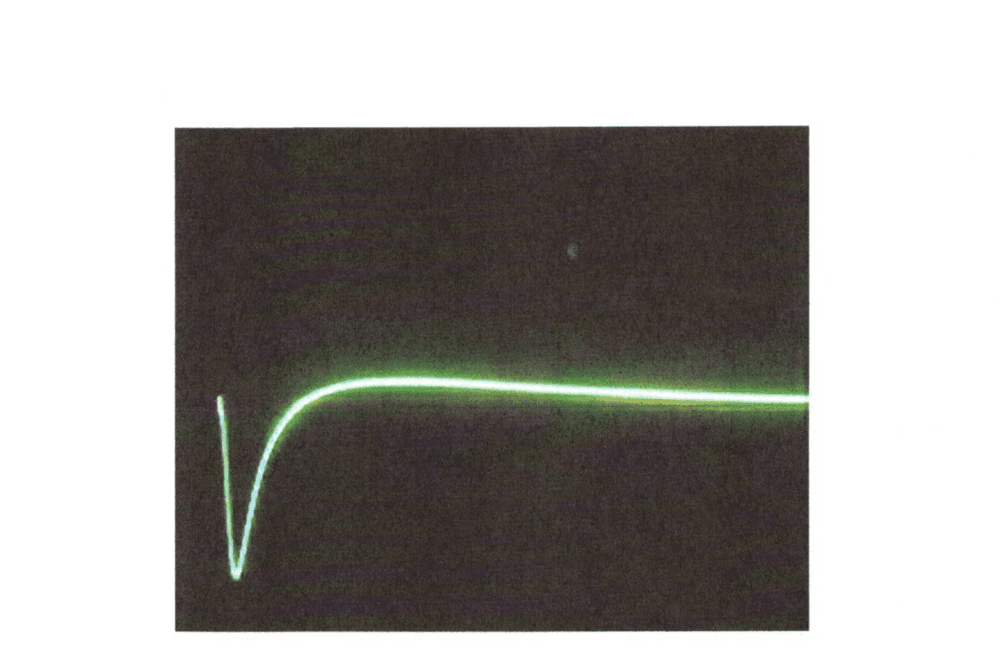

Espiras cortocircuitadas (inter-turn short)
La falla más común y la más peligrosa en rotores de generadores. Dos o más espiras del mismo polo quedan unidas eléctricamente, reduciendo la inductancia efectiva. En la prueba RSO se manifiesta como asimetría clara entre las dos ondas reflejadas, con amortiguamiento diferente a un lado vs. el otro.
Falla a masa / tierra (ground fault)
Cuando el aislamiento entre el devanado y el núcleo del rotor se degrada al punto de hacer contacto eléctrico con masa, la prueba RSO detecta una distorsión característica en el frente de onda y un cambio en la frecuencia resonante del sistema.
Contactos de alta resistencia
Conexiones mal apretadas, soldaduras degradadas o empalmes con óxido introducen resistencias parásitas en serie con el devanado. La prueba RSO detecta estos problemas como un amortiguamiento anormalmente alto en la onda reflejada.
Asimetrías por contaminación o humedad
Contaminación por polvo conductivo, humedad residual o contaminación con aceite producen un deslizamiento progresivo de la firma RSO. TEMISA realiza limpieza, secado y barnizado en su planta de Tlajomulco con hornos industriales dedicados.
5. Semaforización BCAP — dictamen TEMISA
La semaforización BCAP es una metodología propia de TEMISA que combina los resultados de la prueba RSO con otras pruebas complementarias (resistencia de aislamiento, índice de polarización, factor de potencia, ELCID) para entregar al cliente un diagnóstico integral en formato simple de leer y accionar.
| Color | Estado | Acción recomendada |
|---|---|---|
| Verde | Rotor sano — simetría total | Continuar operación. Siguiente prueba RSO según programa. |
| Amarillo | Asimetría leve — degradación temprana | Monitoreo reforzado. Repetir prueba RSO en 3-6 meses. |
| Naranja | Falla incipiente detectada | Planear intervención. Combinar con otras pruebas (ELCID, PI). |
| Rojo | Falla confirmada — riesgo alto | Detener equipo. Intervención inmediata de rebobinado o reparación. |
6. Matriz de decisión rápida
Tabla de referencia rápida que vincula la firma observada en el oscilograma con el diagnóstico probable y la prueba complementaria recomendada para confirmar:
| Firma observada | Diagnóstico probable | Complementaria |
|---|---|---|
| Asimetría lateral entre ondas | Espiras cortocircuitadas | Inductancia DC, flux probe |
| Distorsión en frente de onda | Falla a masa | Megger, PI, hipot DC |
| Amortiguamiento alto asimétrico | Alta resistencia de contacto | Resistencia óhmica del devanado |
| Deslizamiento progresivo | Contaminación / humedad | PI, factor de potencia |
| Firma estable pero distinta al histórico | Degradación de aislamiento | Tan delta, descargas parciales |
| Firma idéntica al histórico | Rotor sano | Programar siguiente RSO según ciclo |
7. Cuándo aplicar la prueba RSO
Frecuencia recomendada por tipo de equipo
| Equipo | Frecuencia recomendada |
|---|---|
| Turbogenerador planta base (>50 MW) | Cada 2 años o en cada paro mayor |
| Generador polos salientes (hidroeléctrica) | Cada 3-5 años o en paro programado |
| Generador cogeneración (ingenio, industrial) | Cada 2-3 años o al inicio de temporada |
| Generador de emergencia crítico | Cada 3 años o tras 500 horas operación |
| Motor síncrono molino minero | Cada 3 años o al relevo de rotor |
| Motor alta tensión proceso continuo | Cada 3-5 años según criticidad |
Disparadores inmediatos
Más allá del ciclo programado, los siguientes eventos deben activar una prueba RSO inmediata:
Aumento inexplicable de la corriente de excitación del generador
Vibración anormal detectada por sensores o termografía
Reporte de operación inestable (hunting, pérdida de sincronismo)
Después de un evento eléctrico mayor (rayo, falla en la red)
Después de un overhaul, intervención mecánica o rebalanceo
Cambio en índice de polarización o resistencia de aislamiento
Antes de la puesta en servicio tras paro prolongado (>6 meses)
Antes de vencer la garantía del OEM — para documentar línea base
8. Casos reales en industria mexicana
Casos documentados por TEMISA en su guía técnica oficial. Datos anonimizados por confidencialidad con los clientes; información técnica del diagnóstico verificable en el reporte interno.
Caso 1 · Minería · Generador emergencia 3.3 MW
Mina del occidente de México. Durante mantenimiento preventivo programado, TEMISA aplicó prueba RSO al rotor del generador síncrono de emergencia (3.3 MW, 13.8 kV).
La firma reveló asimetría clara en uno de los polos, confirmada con flux probe. El polo afectado tenía dos espiras en corto. TEMISA ejecutó el rebobinado en taller propio (Tlajomulco), reinstaló y aplicó prueba RSO post-reparación obteniendo simetría perfecta.
Equipo entregado en el plazo acordado con el cliente. Caso documentado de ahorro significativo en pérdidas de producción evitadas frente a un escenario de paro reactivo no programado.
Caso 2 · Cogeneración · Ingenio azucarero · 15 MVA
Ingenio de la zona sur. Generador de cogeneración de 15 MVA reportaba inestabilidad en carga variable. TEMISA combinó prueba RSO con medición de descargas parciales.
La RSO mostró amortiguamiento anormal en una fase; el análisis indicó contaminación severa del devanado por polvo de caña. TEMISA realizó limpieza profunda, secado en horno y aplicación de barniz de impregnación.
Post-tratamiento la prueba RSO y el índice de polarización volvieron a valores óptimos. El equipo regresó a operación estable sin necesidad de rebobinado.
9. Normas y certificación CFE LAPEM
La prueba RSO debe ejecutarse e interpretarse siguiendo normas reconocidas internacionalmente. Esto garantiza la validez técnica del diagnóstico y protege al cliente ante auditorías, reclamos de garantía OEM y requerimientos de aseguradoras industriales.
| Norma | Ámbito | Aplicación en RSO |
|---|---|---|
| IEEE 115 | Test Procedures for Synchronous Machines | Procedimiento general de pruebas en generadores síncronos |
| IEEE 522 | Guide for Testing Turn Insulation | Pruebas de aislamiento entre espiras — base teórica de RSO |
| IEEE 43 | Recommended Practice for Testing Insulation Resistance | Pruebas previas a RSO: megger, índice de polarización |
| IEC 60034-1 | Rotating Electrical Machines — Rating & Performance | Valores nominales de referencia |
| EASA AR100 | Recommended Practice for Repair of Rotating Machines | Pruebas post-reparación — incluye RSO |
| CFE LAPEM W4200-12 | Especificación CFE Generadores 1-100 MVA | Marco técnico para pruebas en generadores CFE |
Ventaja TEMISA: taller mexicano certificado por CFE LAPEM W4200-12 para pruebas eléctricas en generadores 1–100 MVA — la certificación que CFE exige para liberación operativa. Cuando TEMISA ejecuta una prueba RSO, el dictamen es trazable bajo ISO 9001:2015 y válido para auditoría CFE y para reclamos de garantía ante cualquier OEM.
10. RSO vs otras pruebas eléctricas
La prueba RSO no reemplaza al resto de las pruebas — las complementa. Un buen programa de diagnóstico combina varias técnicas. Comparativa honesta:
| Prueba | Qué detecta | Dónde se aplica |
|---|---|---|
| Prueba RSO | Espiras en corto, fallas a masa, asimetrías | Rotores de generadores y motores síncronos |
| Prueba ELCID | Cortos en laminaciones del núcleo del estator | Núcleo magnético |
| Descargas parciales | Degradación del aislamiento en operación | Estator de generadores AT |
| Factor de potencia (tan δ) | Pérdidas dieléctricas | Aislamiento de devanados |
| Índice de polarización (PI) | Humedad y contaminación | Devanado completo |
| Prueba Hipot AC/DC | Capacidad dieléctrica bajo estrés | Aislamiento — post-rebobinado |
| Resistencia óhmica | Continuidad y conexiones | Cualquier devanado |
Un protocolo completo de diagnóstico de generador síncrono típicamente combina RSO + ELCID + descargas parciales + Hipot + índice de polarización — cada una cubre un aspecto distinto. TEMISA Power Gen ejecuta este protocolo combinado en taller o en sitio según el caso.
¿Necesitas una prueba RSO en tu generador?
TEMISA Power Gen ejecuta RSO en taller propio en Tlajomulco y en sitio en plantas de México y Centroamérica. Protocolo IEEE 115/522/43 + EASA AR100 + CFE LAPEM W4200-12. Dictamen BCAP firmado por ingeniero certificado.
Solicitar diagnóstico RSOReferencias técnicas
- IEEE Std 115 — IEEE Guide for Test Procedures for Synchronous Machines.
- IEEE Std 522 — IEEE Guide for Testing Turn Insulation of Form-Wound Stator Coils for Alternating-Current Electric Machines.
- IEEE Std 43 — IEEE Recommended Practice for Testing Insulation Resistance of Rotating Machinery.
- IEC 60034-1 — Rotating Electrical Machines: Rating and Performance.
- IEC 60034-4 — Methods for Determining Synchronous Machine Quantities from Tests.
- EASA AR100 — Recommended Practice for the Repair of Rotating Electrical Apparatus.
- CFE LAPEM W4200-12 — Especificación CFE para Generadores Eléctricos 1-100 MVA.
Artículo basado en la Guía Técnica oficial de TEMISA "Prueba RSO — Edición 2026". Material redactado por el equipo técnico de TEMISA Power Gen, división especializada en generación eléctrica industrial de TEMISA — Talleres Electromecánicos Industriales Sainz S.A. de C.V., fundada en 1954. Última revisión: 2026-05-07.
