Descargas Parciales en Generadores de Alta Tensión: Guía 2026

Las descargas parciales son micro-descargas eléctricas localizadas dentro del sistema de aislamiento de un devanado de alta tensión que NO completan el camino entre conductor y tierra. Cada descarga es de baja energía pero acumulada degrada el aislamiento por erosión química y térmica. Si no se diagnostican, evolucionan en cortocircuito catastrófico del estator. Por eso son la causa #1 de falla eléctrica en generadores >6.6 kV.

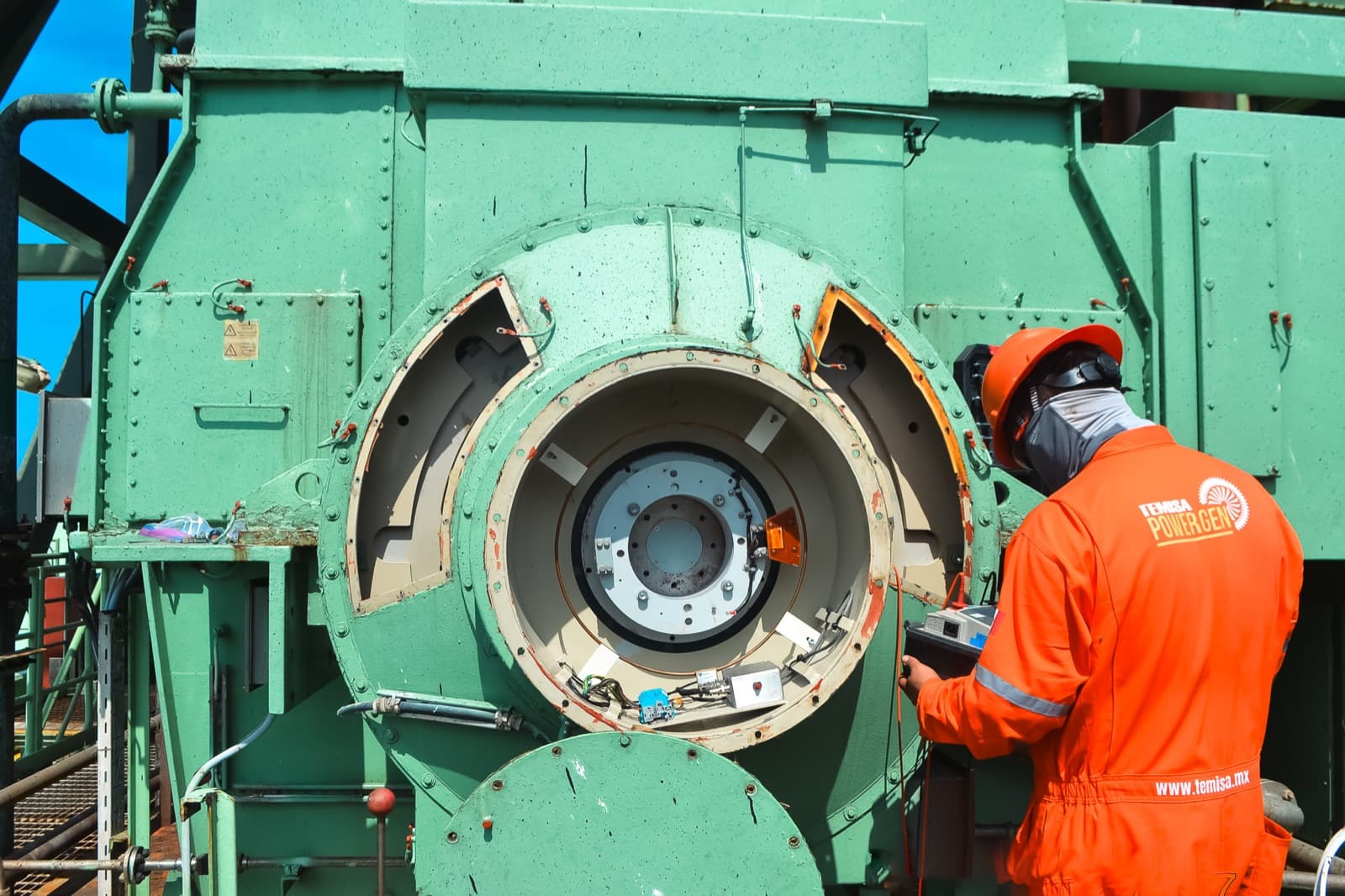

Tres tipos principales: (1) DP internas — dentro del aislamiento principal en cavidades, gases atrapados o delaminación; típicamente las más peligrosas. (2) DP superficiales (slot discharges) — entre la barra y la pared de la ranura, por degradación del recubrimiento semiconductor de graduación de campo. (3) DP corona / efecto Corona — en cabezales de bobina por estrés eléctrico superficial al aire. Cada tipo tiene fingerprint distinto en el patrón PRPD y requiere tratamiento diferente.

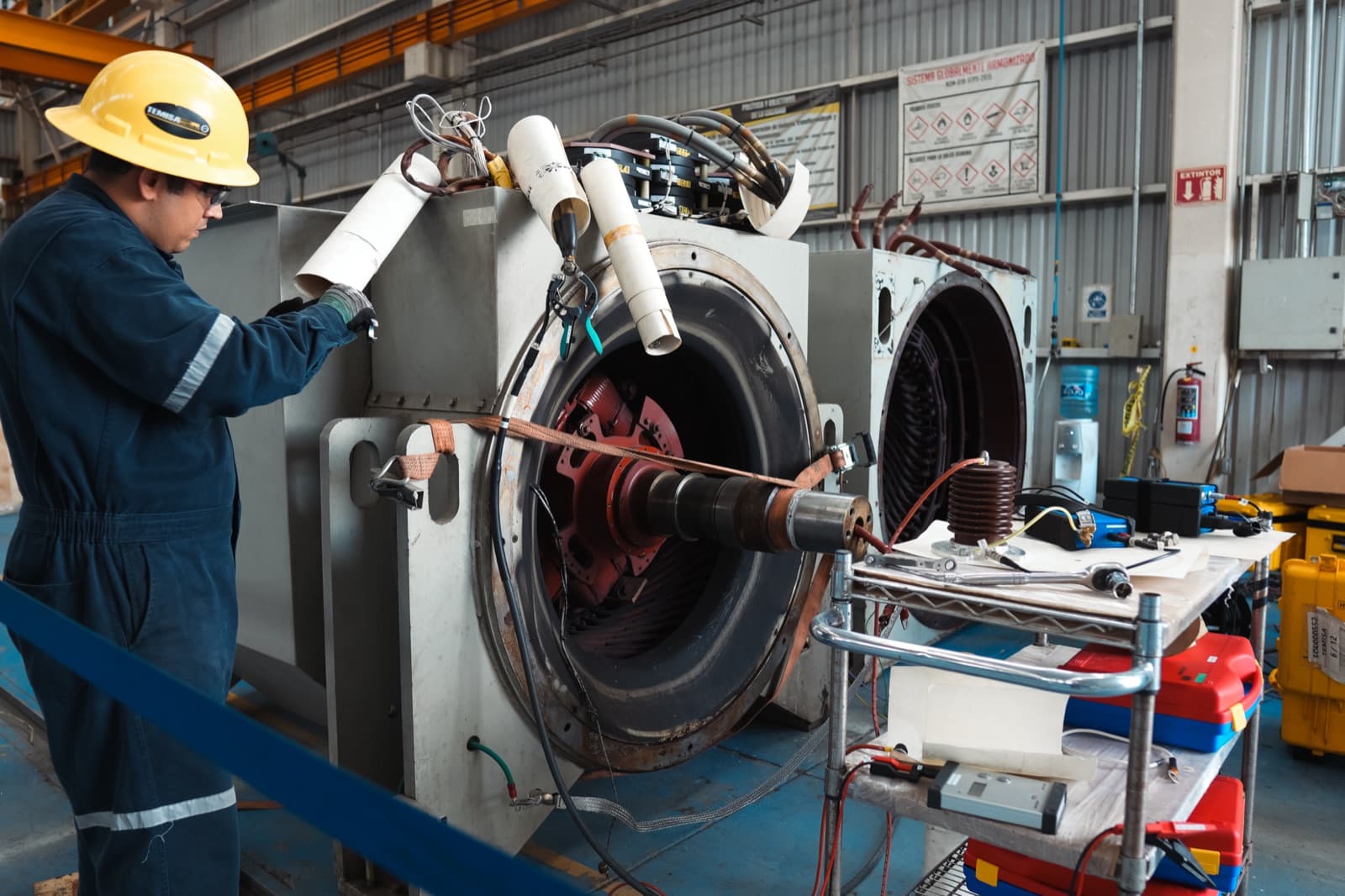

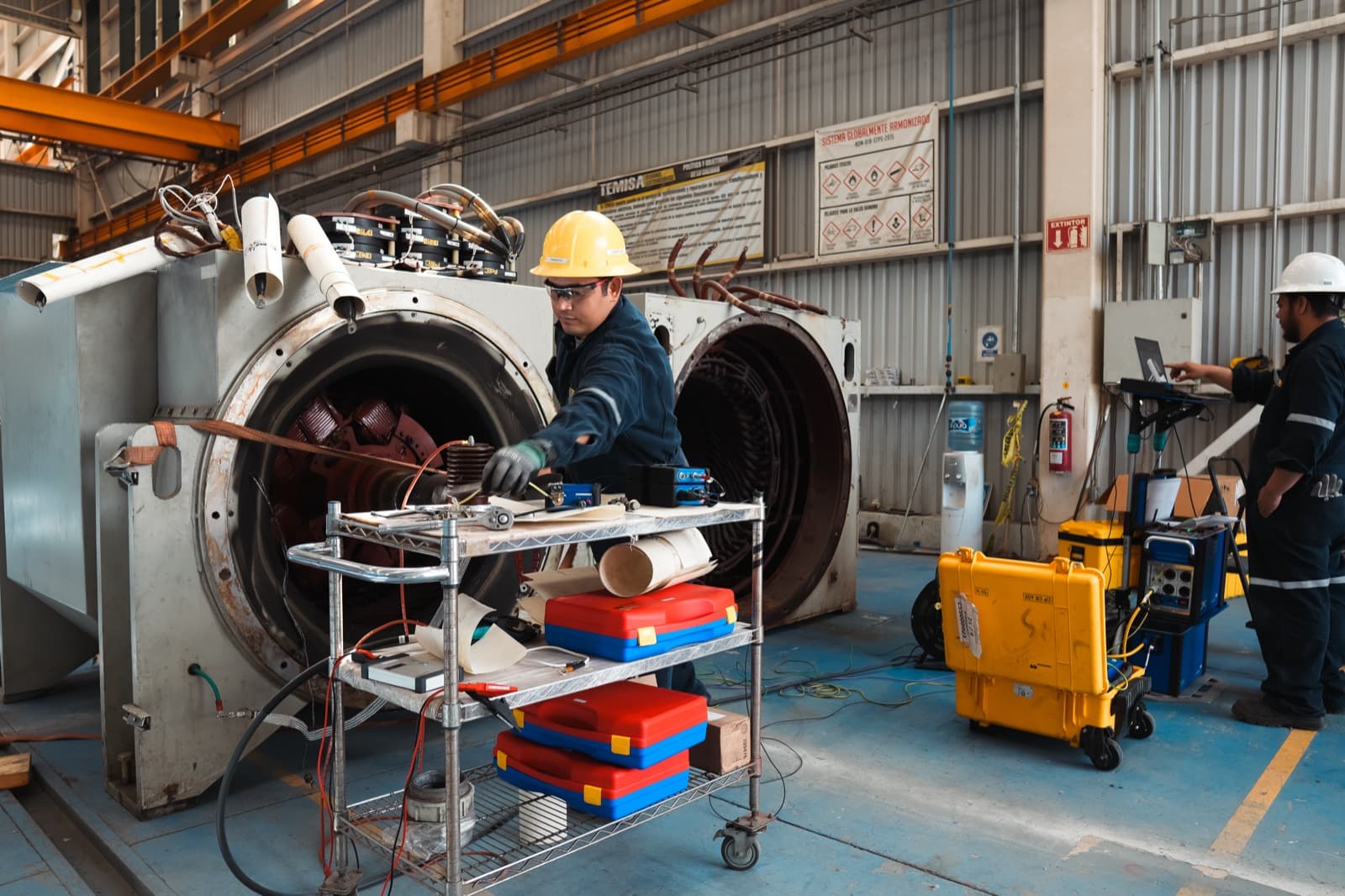

Offline (IEC 60270): generador desexcitado y desconectado, se aplica tensión externa con fuente AC variable hasta tensión nominal, se mide DP con acoplador capacitivo. Da diagnóstico preciso pero requiere paro de planta. Online (IEEE 1434): generador en operación nominal, se miden DP con sensores HFCT (High Frequency Current Transformer) o acopladores capacitivos permanentes en el cable de neutro o en las terminales. Monitoreo continuo sin paro pero con interpretación más compleja.

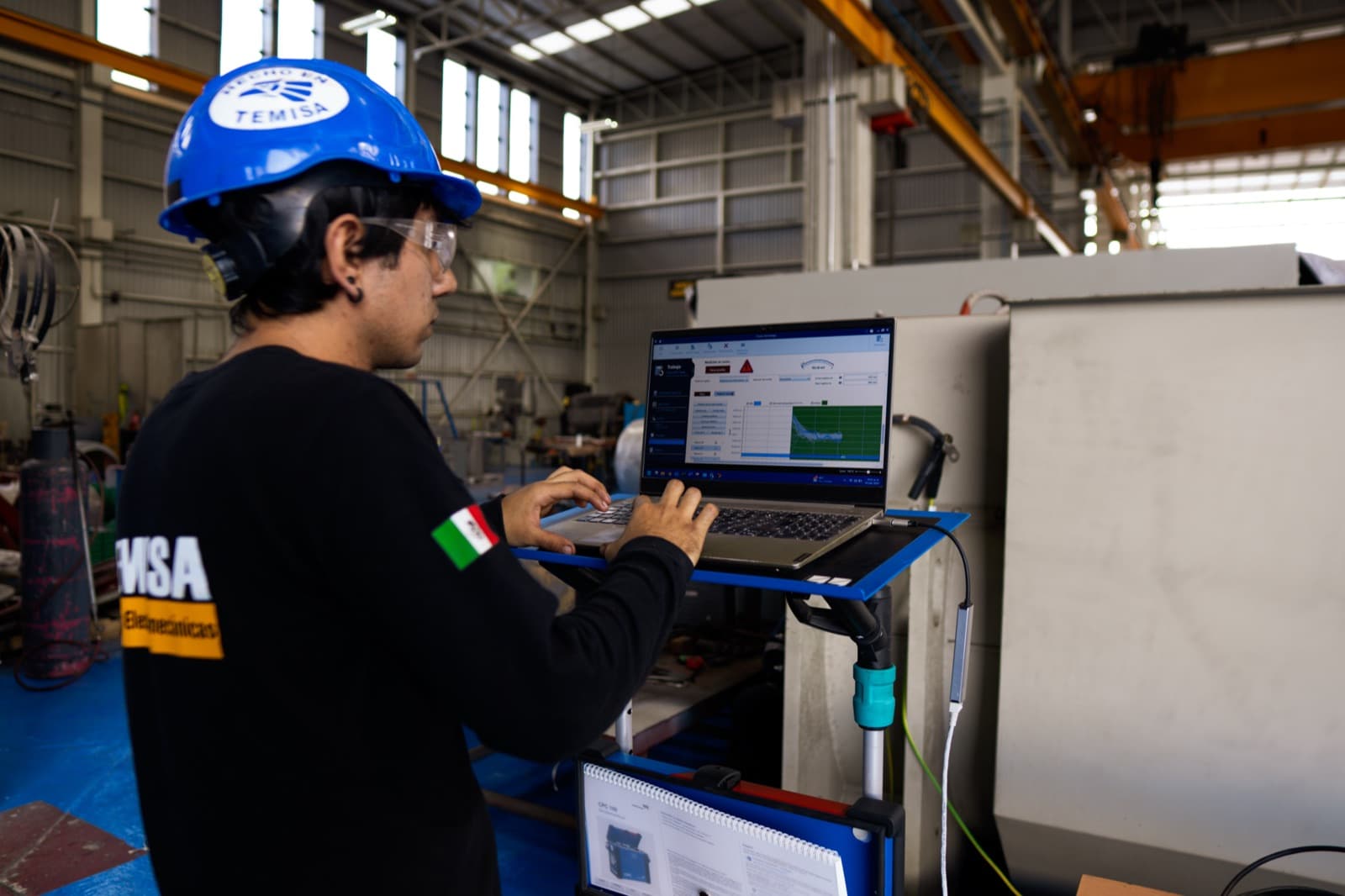

PRPD (Phase Resolved Partial Discharge) grafica cada descarga registrada en un plano de tres ejes: fase de la onda de tensión (eje X, 0-360°), magnitud de la descarga en pC (eje Y) y densidad/frecuencia (color o tercera dimensión). Cada tipo de DP genera un fingerprint único: las internas son simétricas alrededor de 90° y 270°, las superficiales tienen asimetría según polaridad, las corona aparecen en picos de tensión. El patrón PRPD es la herramienta diagnóstica primaria.

Depende del generador, tensión nominal, edad y condición previa, pero como referencia industrial: <500 pC típicamente normal en operación. 500-5,000 pC es zona de monitoreo predictivo activo. >5,000 pC indica degradación significativa que requiere intervención programada. >50,000 pC es alarma de degradación avanzada — paro programado en <90 días. Los valores absolutos importan menos que el TREND (curva en el tiempo): pendiente positiva = degradación activa.

Dos normas principales: IEC 60270:2000+A1:2015 (High-voltage test techniques — Partial discharge measurements) para medición offline calibrada. IEEE 1434-2014 (Guide for the Measurement of Partial Discharges in AC Electric Machinery) para máquinas rotativas online y offline. IEC 60034-27-1 y 60034-27-2 complementan con procedimientos específicos para generadores. TEMISA ejecuta DP bajo estos tres marcos normativos con trazabilidad ISO 9001:2015.

TEMISA trabaja con la plataforma Megger para medición y monitoreo de descargas parciales: ICMobserver (analizador portátil DP), capacitor de acoplamiento CC25B/V (para medición fase por fase en taller con DELTA4000 como fuente de excitación) y kit CC14 (capacitores permanentes para instrumentación de generadores en servicio, habilitando medición DP online y servicios de inspección periódica). Megger es referente global en pruebas eléctricas de máquinas rotativas con certificación de calibración trazable. TEMISA integra la solución completa Megger con SCADA del cliente bajo CFE LAPEM W4200-12.

Cuatro escenarios: (1) Como prueba de aceptación en comisionamiento de generador nuevo o post-rebobinado — establecer fingerprint baseline. (2) En paro programado cada 2-4 años para tracking offline. (3) Continuo en generadores críticos >25 MVA (datacenters, IPPs, centrales de gran capacidad). (4) Después de evento de sobrevoltaje, descarga atmosférica o falla parcial — para evaluar daño al aislamiento. CFE LAPEM W4200-12 reconoce DP como prueba mandatoria en generadores >6.6 kV.

NO. La medición DP es 100% no destructiva — no degrada el aislamiento ni durante medición offline (aplicación de tensión nominal por minutos) ni online (operación normal del generador). Es una de las pruebas más seguras del catálogo predictivo. La interpretación requiere ingeniero experimentado para distinguir señales de DP genuinas de ruido eléctrico ambiental, especialmente en mediciones online en sitios industriales con variadores de frecuencia y equipos electromagnéticos cercanos.

Sí. Retrofit de sistemas de monitoreo DP online es uno de nuestros servicios estándar. Evaluamos la accesibilidad del cable de neutro, instalamos sensores HFCT o acopladores capacitivos, configuramos el hardware de adquisición e integramos con SCADA del cliente. El alcance se cotiza por proyecto. Trabajamos con instrumentación calibrada con trazabilidad metrológica y procedimientos bajo IEEE 1434.
